産業用半導体シリコンウエハー：市場シェア分析、業界動向と統計、成長予測（2026年～2031年）

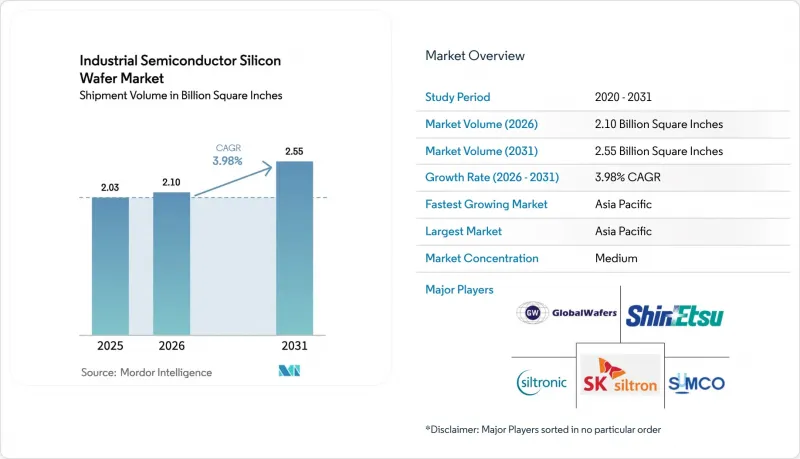

産業用半導体シリコンウエハー市場の規模は、2025年の20億3,000万平方インチ、2026年の21億平方インチから、2031年までに25億5,000万平方インチへと拡大すると予測されており、2026年から2031年までのCAGRは3.98％となる見込みです。

増加分の大部分は、すでに総消費量のほぼ半分を占める300mm基板によるものですが、一方で、炭化ケイ素（SiC）パワーデバイス向けの200mmエピタキシャルウエハーや、フォトニクス向けのシリコン・オン・インシュレータ（SOI）ウエハーも、そのシェア拡大を加速させています。メモリ分野への投資回復、ゲート・オール・アラウンド（GAA）ロジック向け平坦度要件の厳格化、そして2025年の在庫正常化が相まって、出荷の勢いを後押ししています。中国における過去最高水準のウエハー投資、欧州によるサプライチェーンのレジリエンス強化への取り組み、そして米国のCHIPS法に基づく補助金制度が、生産能力の決定を再構築しており、多くの場合、純粋なコスト面での考慮事項を上回っています。ヘリウム価格の高騰、200mm用装置の陳腐化、およびパッケージングに起因する反りは、依然として主要な操業リスクとなっています。一方、既存企業は、AIを活用した結晶成長制御やリクレイム（再利用）の取り組みを活用し、コスト圧力に対抗して利益率を維持しています。

世界の産業用半導体シリコンウエハー市場の動向と洞察

EVの普及拡大と800V車プラットフォームへの移行

バッテリー式電気自動車（BEV）モデルは、400Vシステムから800Vシステムへと移行しています。これにより充電時間の短縮や配線重量の削減が可能になりますが、200mmエピタキシャルウエハー上で製造されたSiC MOSFETが必要となります。インフィニオンは2024年、AIによる結晶成長プロセスの最適化を通じて200mm SiCの歩留まりを約85%向上させ、設備投資を比例的に増やすことなく生産量を倍増させました。Wolfspeedは同年、200mm SiCウエハーのコストを30%削減し、従来のシリコンデバイスとの価格差を広げました。中国のBYDとNIOは早期に800Vを採用し、国内での基板供給を確保した一方で、世界のリードタイムを26週間以上に延ばしました。したがって、200mmウエハーの供給逼迫は、単なる周期的な在庫問題ではなく、EVへの移行に伴う結果であると言えます。

800V充電インフラの急速な整備

欧州の「代替燃料インフラ規制」では、2025年までに主要幹線道路沿いに60kmごとに高出力充電器を設置することが義務付けられており、これにより2024年から2025年にかけて5万基以上の超高速充電設備が設置される見込みです。中国の国家電網は2025年に10万基以上の新規350kW充電ポートを稼働させましたが、各パワーモジュールには複数のSiCまたはGaNダイが搭載されています。ABBなどの充電機器メーカーは、供給を確保するために200mmウエハーの複数年契約を締結しており、これによりスポット市場の逼迫がさらに進み、需要の見通しが強まっています。

200mm基板の供給不足

装置メーカーは200mm装置の新規開発をほぼ凍結しているため、ファブはリードタイムが長い再生ラインに依存せざるを得ず、構造的な供給不足が固定化されています。オクメティック社がフィンランドで5万ウエハー分の生産能力を増強しても、世界需要の2%未満に過ぎず、自動車業界における26週間の待ち時間を緩和することはできません。大手IDMがアナログワークロードを300mmへ移行させる中、ニッチプレーヤーはさらに厳しい割り当てに直面しています。

セグメント分析

産業用半導体シリコンウエハー市場規模のうち、300mmが占める割合は2025年に48.62%に達し、主要なロジックおよびメモリファブが1パスあたりのダイ数を増やすことを目指しているため、CAGR4.85%で推移する見込みです。サムスンとSKハイニックスは、2026年にDRAM生産開始量の5分の1以上をハイバンド幅メモリに割り当て、300mmブランクウェハーの消費を加速させています。アナログIDMでさえ、200mmのボトルネックを回避するために300mmへの移行を検討しています。

従来の装置で十分であり、設備投資も控えめなRF、センサー、オプトエレクトロニクス分野では、小径ウェハの需要が依然として存在します。しかし、ハイブリッドボンディングやTSV（シリコン貫通ビア）パッケージングには、300mm基板でしか達成できない平坦度公差が求められるため、多くの先進的なプロジェクトが事実上、大口径フォーマットに縛られることになります。National Silicon Industry Groupを筆頭とする中国のサプライヤーは、汎用300mmグレードに新たな資金を投入しており、月間100万枚以上のウエハーを供給し、日本の支配的地位に挑んでいます。

「産業用半導体シリコンウエハー市場レポート」は、ウエハー径（150mm以下、200mm、300mm）、半導体デバイスタイプ（ロジック、メモリ、アナログなど）、ウエハーの種類（プライム研磨、エピタキシャル、SOI、特殊シリコン）、および地域（北米、欧州、アジア太平洋、南米、中東・アフリカ）によって分類されています。市場予測は数量（平方インチ）単位で提供されています。

地域別分析

2025年、アジア太平洋地域は世界消費量の82.39%を占め、4.15%のCAGRを維持することで、同地域は産業用半導体シリコンウエハー市場において確固たる首位を維持しています。中国単独で2025年上半期にフロントエンド生産能力の拡充に4,550億人民元（633億米ドル）を投じ、その半分以上を基板に充てました。台湾は最先端ロジック、韓国はメモリ、日本はワイドバンドギャップおよびSOIのパイロットラインに注力しています。

北米は依然として規模は小さいもの、CHIPS法による資金がGlobalWafersの35億米ドル規模のテキサス工場を後押しし、同年にさらに40億米ドルの拡張が発表されるなど、急速に成長しています。SK Siltronのミシガン工場は36億米ドルの予算が組まれており、2027年までに新たな300mm生産能力をもたらす予定です。カナダとメキシコはバックエンド工程を担っており、これが再生ウエハーやテスト用ウエハーの需要を牽引しています。

欧州は、430億ユーロ（473億米ドル）規模のCHIPS法を通じてシェアを安定させており、Siltronicがシンガポールに建設する20億ユーロ（22億米ドル）規模の「Fab-Next」を支援し、2つの地域にまたがる顧客に対応しています。ドイツとフランスはアナログおよびパワー半導体の自給自足を重視しており、世界の300mmへの移行が進む中でも、200mmの重要性を維持しています。その他の地域は合わせて2%未満のシェアにとどまりますが、再生可能エネルギーへの意欲と結びついたSiC（炭化ケイ素）関連の取り組みを模索しています。

その他の特典：

• エクセル形式の市場予測（ME）シート
• 3ヶ月間のアナリストサポート

よくあるご質問

• 産業用半導体シリコンウエハー市場の規模はどのように予測されていますか？
  • 2025年の20億3,000万平方インチ、2026年の21億平方インチから、2031年までに25億5,000万平方インチへと拡大すると予測されています。CAGRは2026年から2031年まで3.98%です。
• EVの普及拡大に伴うSiC MOSFETの需要はどのように変化していますか？
  • 200mmエピタキシャルウエハー上で製造されたSiC MOSFETが必要となり、インフィニオンは200mm SiCの歩留まりを約85%向上させ、生産量を倍増させました。
• 800V充電インフラの整備状況はどうなっていますか？
  • 欧州では2025年までに主要幹線道路沿いに60kmごとに高出力充電器を設置することが義務付けられており、2024年から2025年にかけて5万基以上の超高速充電設備が設置される見込みです。
• 200mm基板の供給不足はどのような影響を及ぼしていますか？
  • 装置メーカーは200mm装置の新規開発をほぼ凍結しており、ファブはリードタイムが長い再生ラインに依存せざるを得ず、構造的な供給不足が固定化されています。
• 産業用半導体シリコンウエハー市場のセグメント分析はどのようになっていますか？
  • 300mmが2025年に48.62%を占め、CAGR4.85%で推移する見込みです。サムスンとSKハイニックスは、2026年にDRAM生産開始量の5分の1以上をハイバンド幅メモリに割り当て、300mmブランクウェハーの消費を加速させています。
• アジア太平洋地域の産業用半導体シリコンウエハー市場のシェアはどのくらいですか？
  • 2025年、アジア太平洋地域は世界消費量の82.39%を占め、4.15%のCAGRを維持することで、同地域は産業用半導体シリコンウエハー市場において確固たる首位を維持しています。
• 北米の産業用半導体シリコンウエハー市場の成長はどのように見込まれていますか？
  • CHIPS法による資金がGlobalWafersの35億米ドル規模のテキサス工場を後押しし、急速に成長しています。
• 欧州の産業用半導体シリコンウエハー市場の状況はどうなっていますか？
  • 430億ユーロ（473億米ドル）規模のCHIPS法を通じてシェアを安定させており、ドイツとフランスはアナログおよびパワー半導体の自給自足を重視しています。
• 産業用半導体シリコンウエハー市場における主要企業はどこですか？
  • Shin-Etsu Chemical Co., Ltd.、SUMCO Corporation、GlobalWafers Co., Ltd.、Siltronic AG、SK Siltron Co., Ltd.、Soitec SA、Okmetic Oyなどです。

目次

第1章 イントロダクション

• 調査の前提条件と市場の定義
• 調査範囲

第2章 調査手法

第3章 エグゼクティブサマリー

第4章 市場情勢

• 市場概要
• 業界のバリューチェーン分析
• 規制情勢
• テクノロジーの展望
• マクロ経済要因が市場に与える影響
• ポーターのファイブフォース分析
  • 供給企業の交渉力
  • 買い手の交渉力
  • 新規参入業者の脅威
  • 代替品の脅威
  • 競争企業間の敵対関係
• 市場促進要因
  • EVの普及拡大と800V車プラットフォームへの移行
  • 800V充電インフラの急速な整備
  • Siに対する高温・高周波性能の優位性
  • ワイドバンドギャップファブに対する政府のインセンティブ
  • AIによる3D-ICシリコンフォトニクスへの需要が、超平坦SOIウエハーを必要としています
  • ウエハーのリクレイムと循環型経済の要請により、300mmラインの総所有コストが低減されます
• 市場抑制要因
  • 200mm基板の供給不足
  • 資本集約的な結晶成長装置
  • パッケージングに起因する熱機械的応力
  • CMPおよびエピタキシャル装置に影響を及ぼす、迫り来るヘリウム供給の制約

第5章 市場規模と成長予測

• ウエハー径別
  • 最大150 mm
  • 200 mm
  • 300 mm
• 半導体デバイスタイプ別
  • ロジック
  • メモリ
  • アナログ
  • ディスクリート
  • その他の半導体デバイス（オプトエレクトロニクス、センサー、マイクロ）
• ウエハータイプ別
  • プライム研磨
  • エピタキシャル
  • シリコン・オン・インシュレータ（SOI）
  • 特殊シリコン（高抵抗、パワー、センサーグレード）
• 地域別
  • 北米
    • 米国
    • カナダ
    • メキシコ
  • 欧州
    • ドイツ
    • 英国
    • フランス
    • その他欧州地域
  • アジア太平洋地域
    • 中国
    • 日本
    • インド
    • 韓国
    • 台湾
    • その他アジア太平洋地域
  • 南米
  • 中東
  • アフリカ

第6章 競合情勢

• 市場集中度
• 戦略的動向
• 市場シェア分析
• 企業プロファイル
  • Shin-Etsu Chemical Co., Ltd.
  • SUMCO Corporation
  • GlobalWafers Co., Ltd.
  • Siltronic AG
  • SK Siltron Co., Ltd.
  • Soitec SA
  • Okmetic Oy
  • Wafer Works Corp.
  • National Silicon Industry Group（NSIG）
  • Zhonghuan Advanced Semiconductor Materials
  • QL Electronics
  • Nanjing Guosheng Electronics
  • Hebei Puxing Electronic Technology
  • Shanghai Advanced Silicon Technology（AST）
  • Ferrotec Holdings Corporation
  • Topsil Semiconductor Materials
  • Retain GlobalWafers Co.,
  • Simgui
  • GRINM Semiconductor Materials
  • ESWIN Technology Group
  • Formosa Sumco Technology Corp.

第7章 市場機会と将来の展望
