先進パッケージング：市場シェア分析、業界動向と統計、成長予測（2026～2031年）
Advanced Packaging - Market Share Analysis, Industry Trends & Statistics, Growth Forecasts (2026 - 2031)
- 発行日
- ページ情報
- 英文 121 Pages
- 納期
- 2～3営業日
- 商品コード
- 2120576
- カスタマイズ可能 お客様のご希望に応じて、既存データの加工や未掲載情報（例：国別セグメント）の追加などの対応が可能です。詳細はお問い合わせください。
- 適宜更新あり 本レポートは最新情報反映のため適宜更新し、内容構成変更を行う場合があります。ご検討の際はお問い合わせください。
- 翻訳ツール提供対象 PDF対応AI翻訳ツールの無料貸し出しサービスのご利用が可能です
概要

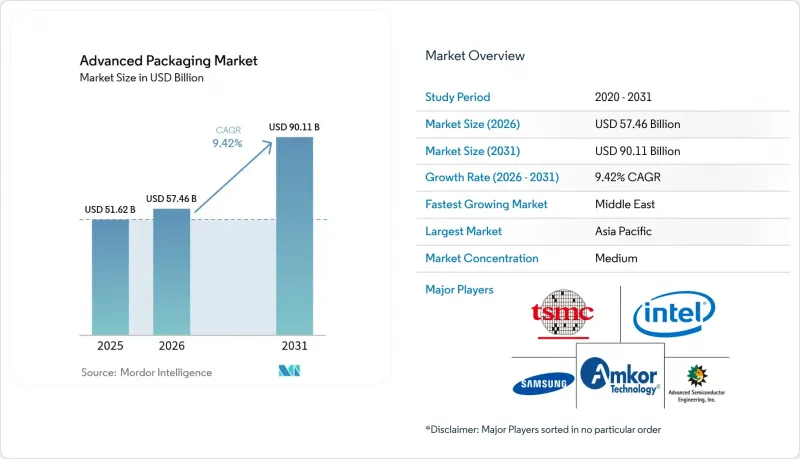

Mordor Intelligenceによると、先進パッケージング市場の規模は、2025年の516億2,000万米ドルから2026年には574億6,000万米ドルへと拡大し、2026～2031年にかけてCAGR9.42％で推移し、2031年には901億1,000万米ドルに達すると予測されています。
本レポートは、パッケージングプラットフォーム別（フリップチップ、組み込みダイ、ファンインWLP、その他）、エンドユーザー産業別（家庭用電子機器、自動車・EV、データセンター・HPC、その他）、デバイスのアーキテクチャ別（2D IC、2.5Dインターポーザー、3D IC）、相互接続技術別（はんだバンプ、銅ピラー、ハイブリッドボンド、その他）、地域別に分類されています。市場予測は金額（米ドル）ベースで提示されています。
世界の先進パッケージング市場の動向と洞察
AI・HPCにおけるヘテロジニアス統合への需要の高まり
チプレットアーキテクチャでは、ロジック、メモリ、I/Oを、高帯域幅のインターポーザーで接続された複数のタイルに分割することで、モノリシック設計では電力制限の範囲内で達成できない演算密度を実現しています。TSMCは2025年、NVIDIAのHopperとBlackwell GPU用に1万5,000枚以上のCoWoSウエハーを出荷し、商用化の準備が整っていることを示しました。IntelのFoveros Directハイブリッドボンディング技術は、10ミクロン以下のピッチを実現し、キャッシュからコアへのレイテンシを5ns以下に短縮しています。異なるノードで製造されたロジック、アナログ、RFタイルを組み合わせることで、コストと市場投入までの時間を最適化しています。この動向により、データセンター用アクセラレータやソブリンAIイニシアチブを支える2.5Dと3Dプラットフォームにおいて、2桁の成長が持続しています。
民生用デバイスの小型化によるWLP普及の促進
スマートフォンやウェアラブル機器は、Z方向の高さを6mm以下にすることを目標としており、基板ベースパッケージを採用する余地はありません。ファンアウトウエハーレベル技術は、I/Oをダイ表面全体に再配線することで、パッケージの厚さを0.4mm以下に抑えます。AppleやQualcommはすでに大量生産プロセッサをファンアウトに移行しており、ツールコストが償却されるにつれて、中堅のAndroidブランドもこれに追随しています。ウェアラブル生体センサでは、ワイヤボンディングを排除し、耐衝撃性と気密性を高めるファンインチップスケール・パッケージが採用されています。各ブランドが薄型化とバッテリー寿命を優先する中、先進パッケージング市場では、コンシューマーセグメント全体でウエハーレベルパッケージの生産量が徐々に増加しています。
先進パッケージングラインの高い資本集約度
パネルレベルの工場では、リソグラフィー、電気めっき、検査装置に1ラインあたり5億米ドル以上が必要であり、現在の稼働率では投資回収期間が5年以上に及んでいます。1,500万米ドルを超えるハイブリッドボンディング装置は、1時間あたりわずか30枚のウエハーしか処理できず、スループットのボトルネックとなっています。世代交代が急速に進むため減価償却サイクルは3年に短縮され、多くのOSAT（受託半導体製造業者）の営業利益率は15％を下回っています。高賃金地域では、政府の補助金がプロジェクト費用の30～40％しか賄えないため、民間投資家が巨額の資金不足を補うことを余儀なくされ、グリーンフィールド（新規）拡大が遅れています。
セグメント分析
パネルレベル・パッケージングは2025年にはわずかなシェアにとどまりましたが、先進パッケージング市場規模における同セグメントは、2026～2031年にかけてCAGR9.72％で拡大すると予測されています。フリップチップは、基準年度において先進パッケージング市場シェアの41.37％を占め、依然として数量面で首位を維持していますが、そのはんだバンプピッチは経済的に20マイクロメートルを下回ることができないため、AIアクセラレータセグメントにおける将来性が制限されています。ファンアウト型ウエハーレベルパッケージ（WLP）はスマートフォンやウェアラブル機器で普及が進んでおり、一方、ファンイン型WLPはコスト重視のRFモジュールを支えています。PCBラミネートへのダイ埋め込み技術は、20％の価格プレミアムを相殺する耐振動性を求める自動車用レーダーの設計者に注目されています。
先進パッケージング市場では、シリコンと同等の熱膨張率を持つ750mm四方のガラス基板へのスケールアップにより、ダイハンドリングコストを40％削減する手段として、パネルレベル形態がますます注目されています。レーザービア加工、真空ラミネーション、大面積ステップアンドリピート露光技術がまだ目標歩留まりに達していないため、装置の成熟度は依然として障壁となっています。商用化は2027年以降と見込まれているため、サプライチェーン各社は現在、リードタイムの長い製造装置の注文を相次いで発注しています。早期導入企業は、データセンター用プロセッサやAIアクセラレータに注力しており、これらのセグメントでは、歩留まりの学習曲線に伴うコスト増が、高い平均販売価格によって償却されるからです。パネルプラットフォームが普及するまでは、銅ピラーの改良が進んでいるグラフィックスプロセッサやASICのセグメントではフリップチップが引き続き主流となると考えられます。
2025年には、家電が先進パッケージング市場規模の48.77％を占めましたが、スマートフォンの買い替えサイクルが長期化するにつれ、その出荷台数の伸びは横ばい傾向にあります。自動車とEV用途は、2031年までCAGR10.11％を記録すると予測されており、これは全産業の中で最も高い成長率です。これは、銅ピラーとハイブリッドボンディングを用いてパッケージ化された炭化ケイ素モジュールに依存する800ボルトのパワートレインへの移行を反映したものです。データセンターとHPCの需要は、チプレットベースGPUやコパッケージドオプティクスを活用するAI推論ワークロードに後押しされ、引き続き堅調です。
バッテリーコストの低下や政府によるゼロエミッション規制の導入に伴い、車両1台あたりの半導体含有率は部品表（BOM）価値の5％から15％へと上昇しており、その大部分は高電圧や過酷な熱サイクルに対応する高度パッケージが占めています。産業用IoTモジュールでは、1ワット以下の消費電力に最適化されたシステムインパッケージ（SiP）形態で、センサ、マイクロコントローラ、無線通信機能を統合しています。医療用ウェアラブルデバイスでは、生体適合性を満たすために、気密型のファンインWLPが採用されています。航空宇宙・防衛セグメントは規模こそ小さいも、耐放射線性の金ワイヤパッケージに対してプレミアム価格が設定されています。自動車セグメントの急成長により、先進パッケージング産業は、IATF 16949とISO 26262の認証を受けたパワーモジュール生産ラインへ設備投資を再配分しています。
地域別分析
2025年、アジア太平洋は先進パッケージング市場の60.57％を占めました。これは、台湾、中国、韓国、マレーシアに集中するファウンダリ、外注組立・検査拠点、基板メーカーの集積を反映したものです。同地域の優位性は、台湾セミコンダクタ・マニュファクチャリングカンパニー（TSMC）のCoWoSとSamsungのI-Cubeの生産拡大に支えられています。両社とも、AIアクセラレータの需要を満たすため、2025年中に月間生産能力を拡大しました。中国のSMIC（Semiconductor Manufacturing International Corporation）と江蘇長江電子科技（Jiangsu Changjiang Electronics Technology）は、国内のスマートフォンと自動車用顧客用にファンアウトウエハーレベル・パッケージングの生産ラインを追加しました。ただし、極端紫外線（EUV）リソグラフィーに対する輸出規制により、最先端ノードにおける競合力は制約されています。味の素やイビデンが主導する日本の基板エコシステムは、フリップチップや2.5Dモジュール用の先進パッケージング市場の規模を支える、強靭な材料サプライチェーンを維持しています。
北米では、「CHIPS and Science Act」により、国内生産能力の拡充に向けて390億米ドルの助成金と750億米ドルの融資保証が投入され、その対象に先進パッケージング市場のインフラが明示的に含まれていることから、シェアを回復しつつあります。TSMCのアリゾナ・キャンパスでは2025年にCoWoSの生産が開始される一方、Intelはニューメキシコ州とオレゴン州でFoveros 3Dパッケージングの生産ラインを拡大しています。アムコールの20億米ドル規模のアリゾナ工場は、自動車用炭化ケイ素パワーモジュールと航空宇宙規格適合パッケージに注力しています。カナダとメキシコは、バックエンドのテストと複雑度の低い組立に留まっています。したがって、国内調達義務に関連する先進パッケージング市場の規模は、北米の大陸全体で着実に拡大しています。
欧州は2025年に小規模な市場規模にとどまり、その中心はドイツのフラウンホーファーラボによるパネルレベルのパイロットラインと、イタリアのSTMicroelectronicsによる組立事業に集中していましたが、EUの「チップ法」による430億ユーロの景気刺激策により、2030年までに同地域の半導体シェアは倍増する見込みです。中東・アフリカは基盤は小さいながらも、アラブ首長国連邦やサウジアラビアが政府系ファンドを活用してグリーンフィールドのファブやパッケージング工場に資金を投入しているため、2031年までCAGR9.61％で拡大すると予測されています。南米はテストと従来型組立にとどまっており、ブラジルのCeitecが地元の自動車部品サプライヤーにサービスを提供しています。こうした全体的な地理的分散は、台湾への過度な依存によるリスクを軽減したいという顧客の要請を反映しており、これにより先進パッケージング市場は多地域にわたる冗長化へと向かい、立地が競争上の差別化要因となっています。
その他の特典
- エクセル形態の市場予測（ME）シート
- 3ヶ月間のアナリストによるサポート
よくあるご質問
目次
第1章 イントロダクション
- 調査の前提条件と市場の定義
- 調査範囲
第2章 調査手法
第3章 エグゼクティブサマリー
第4章 市場情勢
- 市場概要
- 市場促進要因
- AI・HPCにおけるヘテロジニアス統合への需要の高まり
- 民生用デバイスの小型化によるWLP普及の促進
- 政府による半導体補助金（例：CHIPS法、EUチップス法）
- EV用パワーエレクトロニクスの信頼性要件
- パネルレベルパッケージングを可能にする新たなガラスコア基板
- ハイパースケールデータセンターにおけるコパッケージドオプティクスの需要
- 市場抑制要因
- 先進パッケージングラインの高い資本集約度
- 産業再編により、アウトソーシング事業の利益率が圧迫
- BT樹脂基板の生産能力におけるボトルネック
- 高度組立技術者の不足
- バリューチェーン分析
- 規制情勢
- 技術展望
- ポーターのファイブフォース
第5章 市場規模と成長予測
- パッケージングプラットフォーム別
- フリップチップ
- 組み込みダイ
- ファンインWLP
- ファンアウトWLP
- 2.5D・3D
- システムインパッケージ（SiP）
- パネルレベルパッケージング（PLP）
- エンドユーザー産業別
- 家庭用電子機器
- 自動車・EV
- データセンター・HPC
- 産業用・IoT
- ヘルスケア・医療技術
- 航空宇宙・防衛
- デバイスのアーキテクチャ別
- 2D IC
- 2.5Dインターポーザー
- 3D IC（TSV・ハイブリッドボンド）
- 相互接続技術別
- はんだバンプ
- 銅ピラー
- ハイブリッドボンド
- マイクロバンプレスダイレクトボンディング
- 地域別
- 北米
- 米国
- カナダ
- メキシコ
- 南米
- ブラジル
- アルゼンチン
- その他の南米諸国
- 欧州
- ドイツ
- 英国
- フランス
- イタリア
- スペイン
- その他の欧州諸国
- アジア太平洋
- 中国
- インド
- 日本
- 韓国
- オーストラリア
- その他のアジア太平洋諸国
- 中東
- アラブ首長国連邦
- サウジアラビア
- その他の中東諸国
- アフリカ
- 南アフリカ
- エジプト
- その他のアフリカ
- 北米
第6章 競合情勢
- 市場集中度
- 戦略的動向
- 市場シェア分析
- 企業プロファイル
- Amkor Technology Inc.
- Taiwan Semiconductor Manufacturing Company Limited
- Advanced Semiconductor Engineering Inc.
- JCET Group Co. Ltd.
- Samsung Electronics Co. Ltd.
- Intel Corporation
- Chipbond Technology Corporation
- ChipMOS Technologies Inc.
- Powertech Technology Inc.
- TongFu Microelectronics Co. Ltd.
- Nepes Corporation
- STATS ChipPAC Pte. Ltd.
- Siliconware Precision Industries Co. Ltd.
- UTAC Holdings Ltd.
- Walton Advanced Engineering Inc.
- Xintec Inc.
- Tianshui Huatian Technology Co. Ltd.
- King Yuan Electronics Co. Ltd.
- GlobalFoundries Inc.
- Semiconductor Manufacturing International Corporation
- SFA Semicon Co. Ltd.
- Nantong Fujitsu Microelectronics Co. Ltd.
- Hana Micron Inc.
- Unisem（M）Berhad
- Deca Technologies Inc.
- Veeco Instruments Inc.
第7章 市場機会と将来の展望
