HBM Wafer-on-Wafer (WoW) ハイブリッドボンディング：市場シェア分析、業界動向と統計、成長予測（2026年～2031年）

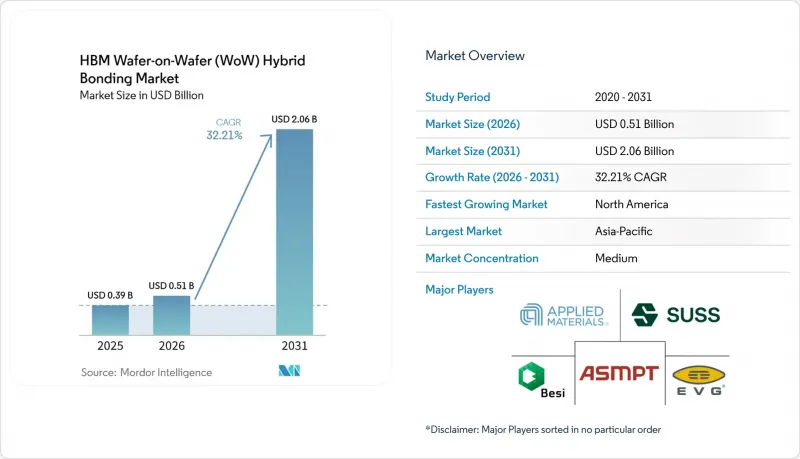

Mordor Intelligenceによると、HBM Wafer-on-Wafer (WoW) ハイブリッドボンディングの市場規模は、2025年に3億9,000万米ドルとなり、2031年までに20億6,000万米ドルに達すると予測されており、2026年から2031年にかけてCAGR32.21％で成長すると見込まれています。

本レポートは、ボンディングアーキテクチャ別（Wafer-To-Waferなど）、ボンディングタイプ別（銅対銅など）、機器タイプ別（ウエハーボンダーなど）、集積レベル別（2.5D集積など）、エンドユーザー産業別（半導体ファウンダリなど）、用途別（メモリおよびストレージなど）、および地域別に分類されています。市場予測は金額（米ドル）ベースで提示されています。

世界のHBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場の動向と洞察

AIアクセラレータにおけるHBMスタック数の増加

AIアクセラレータのロードマップにより、メモリの積層数がさらに増加しており、垂直方向の相互接続密度がHBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場の主要な成長要因となっています。SK hynixは、CES 2026において、容量48GB、帯域幅が毎秒2TBを超える16層HBM4デバイスを発表し、2026年第3四半期の量産開始を目標としています。Samsungは、自社の1c DRAMプロセスとハイブリッド銅ボンディングを組み合わせることで、HBM4の動作速度を11.7Gb/sに引き上げたと発表しました。これは、JEDECの基準値である8Gb/sを大幅に上回るものです。『Electronics』に掲載された査読付きレビューによると、ハイブリッドボンディングにより、8層HBM構造におけるスタック全体の厚さが15％以上削減され、アンダーフィルを直接銅接続に置き換えることで、垂直方向の熱伝達が改善されたことが明らかになりました。積層数が12層を超えると、マイクロバンプのみでは熱機械的応力やパッケージの高さの管理が難しくなるため、HBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場は、引き続き次世代AIメモリプログラムと密接に関連しています。

ロジックとメモリのコパッケージ統合

ロジックとメモリを単一のボンディングスタックに統合することで、HBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場の役割は、単なるメモリの積層を超えて拡大しています。香港科技大学（HKUST）の調査によると、Wafer-on-Wafer (WoW)で積層されたアクセラレータは、NVIDIA A100のベースラインと比較して最大7.17倍高速な推論性能を発揮し、一方、チプレットベースの設計は、モノリシック方式と比較して反復的なエンジニアリングコストを38.09％削減しました。TSMCは、同社のSoIC-XプラットフォームがAMDの第2世代3D V-Cache（9µmピッチ）に採用され、従来のパッケージングに比べて10倍の帯域幅を実現したと発表しました。Applied Materialsは、Besiを搭載した同社のKinexプラットフォームが、BroadcomのカスタムAI ASIC向けにTSMCですでに量産されており、次世代システムでは50nm以上の精度と、より高いスループットを目指していると述べました。こうした性能とコスト面のメリットが相まって、純粋なHBMの受注サイクルが変動した場合でも、HBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場の需要は維持される見込みです。

ハイブリッドボンディング装置の高い資本集約性

資本集約性は、HBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場にとって依然として大きな足かせとなっています。これは、認定された生産ラインを構築するには、ボンダー1台の購入だけでは不十分だからです。Applied Materialsは、ハイブリッドボンディングを成膜、CMP、プロセス制御にまたがるプロセスチェーンとして位置付けており、ラインの認定には複数のカテゴリーにわたる高価な装置が必要であることを示唆しています。SUSS MicroTec社のXBC300 Gen2プラットフォームは、ウエハー間ボンディング、一括Die-to-wafer、および順次Die-to-waferの機能を1つのシステムに統合していますが、そのモジュール性は依然として、低コストのエントリーポイントというよりは、より広範な設備投資プログラムの一環として位置づけられています。また、顧客はボンダー周辺において、洗浄、活性化、計測、アニール処理のサポートも必要とするため、商用レベルの歩留まりを達成するまでに必要な最低投資額が増加します。このため、HBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場における導入は、資本力が最も豊富なファウンダリ、メモリメーカー、および先進パッケージング事業者を中心に集中しています。

セグメント分析

2025年、HBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場において、Wafer-To-Wafer方式は68.32％のシェアを占めました。これは、確立された半導体アプリケーションにおける同方式の堅調な生産実績と高いスループットを反映したものです。このアーキテクチャは、個々のダイを配置する場合に比べてサイクルタイムがはるかに長くかかるのに対し、ウエハー全体を数秒でボンディングできるため、HBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場において依然として大きな割合を占めています。また、3D NAND、CMOSイメージセンサー、DRAMでの実績が評価されており、再現性のある製造ルートを求める顧客にとって導入リスクを低減できる点も、その地位を支えています。2026年5月、imecとEV Groupは、GEMINI FBシステムにおいて、300mmウエハー全体にわたって200nmピッチで40nm未満のCuパッドオーバーレイ精度を達成し、ウエハー間ボンディングが、より要求の厳しいロジックスタッキング作業にも応用可能であることを実証しました。

Die-to-waferは、2031年までCAGR32.68％で成長すると予測されています。これは、チプレットやHBMの設計において、フルウエハーでのペアリングではなく、選択的な配置が必要となる場合が多いためです。このアプローチは、ウエハーサイズの差がある場合、正常動作が確認されたウエハーを取り扱うことが重要な場合、あるいは歩留まり管理の観点からフルウエハーボンディングが非効率となる場合に、特に有効です。CEA-Letiは、ECTC 2026において1µmピッチでの機能的なDie-to-wafer・ハイブリッドボンディングを実証し、高密度ヘテロジニアスAIハードウェアにおける重要な技術的ボトルネックを解消しました。Die-to-die・ボンディングは、HBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場において、依然として規模が小さく、より選択的な分野にとどまっています。これは、単一ダイのマッチングが正当化される、歩留まりが限られた統合ケースにおいて、その経済性が最も発揮されるためです。

2025年には、銅対銅ボンディングが市場シェアの55.06％を占め、最先端のメモリおよびロジックアプリケーション向けのHBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場における標準プロセスとなりました。Sony、Samsung、TSMC、SK hynix、Tokyo Electronにおける実装事例に関するIEEEの調査では、ダイレクトCu-Cuボンディングが10µm未満のピッチに対応しつつ、バンプベースの代替手法よりも優れた熱的および電気的性能を発揮することが確認されました。この性能上の優位性は、HBMや積層ロジックにおいて重要です。なぜなら、層数が増えるにつれて、相互接続密度と熱伝達の管理が困難になるからです。銅ーパッド間および金属ーパッド間のボンディング手法は、従来のフリップチップからより高度なボンディングフローへ移行する顧客にとって、引き続き過渡的な選択肢として機能しています。

酸化物対酸化物および金属対酸化物のハイブリッドボンディングは、2031年までCAGR32.61％で成長すると予測されており、これは誘電体の互換性が不可欠なフォトニクスやセンサー統合への関心の高まりを反映しています。TSMCのSoIC-Xは、Cuパッドと最適化されたSiCN誘電体を採用しており、imecの200nmピッチの実証実験でも、最適化されたCMPフローを備えたSiCNが使用されました。これは、誘電体エンジニアリングがすでに量産レベルの微細化の一環となっていることを示しています。これにより、ボンディング方式の開発は、ボンディング形成そのものよりも、表面処理、CMPの均一性、およびオーバーレイ制御と密接に結びついています。より多くの異種デバイスがHBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場に参入するにつれ、単純な銅インターフェースと完全な材料スタックとの間のギャップは、ますます狭まっていくでしょう。

地域別分析

2025年にはアジア太平洋地域が83.61％のシェアを占め、HBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場の中心地として確固たる地位を築いています。同地域が主導的な地位を占める理由は、韓国にSamsung ElectronicsとSK hynixが拠点を置き、台湾にはTSMCのSoICプラットフォームがあり、日本が依然として装置開発と材料供給の主要拠点であるためです。この集中により、HBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場は、すでに先進ノード規模で事業を展開しているメモリメーカー、ファウンダリ、ベンダーの限られたグループと密接に結びついています。Tokyo Electronは2025年10月、九州に新たな先端パッケージング装置開発拠点を建設するため、3億3,000万米ドルの投資を発表しました（算出には2025年の平均為替レートを使用）。中国もボンディング関連装置の国内代替品の開発を進めており、これは輸出規制がサプライチェーンを再構築し、現地での技術開発を促進していることを反映しています。

北米は2031年までCAGR33.02％を記録すると予測されており、その結果、同地域のHBM Wafer-on-Wafer (WoW) ハイブリッドボンディングの市場規模は、他のどの地域よりも急速に拡大する見込みです。その主な要因は、「CHIPS法」に裏打ちされた、先進パッケージングおよび国内半導体製造への投資です。Intelは、アリゾナ州、ニューメキシコ州、オハイオ州、オレゴン州の拠点を支援するため、78億6,000万米ドルの「CHIPS法」資金助成を確定させました。これには、Foveros Directハイブリッドボンディングに関連するプログラムも含まれています。TSMCのアリゾナ州における拡張も、この地域の重要性を裏付けています。AI関連の顧客が、国内サプライチェーン内での先進パッケージング能力をますます求めているためです。欧州のシェアは依然として小さいもの、ベルギーのimec、ドイツのSUSS MicroTec、オランダのBesi、フランスのCEA-Letiを通じて、戦略的に重要な位置を占め続けています。

南米、中東・アフリカは、この種の装置に対応する最先端の半導体製造インフラが不足しているため、2025年時点ではごくわずかなシェアにとどまっています。HBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場におけるこれらの地域の役割は、主要な生産や研究活動というよりは、サービス提供や流通支援に限定される可能性が高いと考えられます。つまり、2026年から2031年の期間において、これらの地域からの有意義な投資需要は現れないと予想されます。

その他の特典：

• エクセル形式の市場予測（ME）シート
• 3ヶ月間のアナリストによるサポート

よくあるご質問

• HBM Wafer-on-Wafer (WoW) ハイブリッドボンディングの市場規模はどのように予測されていますか？
  • 2025年に3億9,000万米ドル、2031年までに20億6,000万米ドルに達すると予測されています。CAGRは32.21%です。
• HBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場の主要な成長要因は何ですか？
  • AIアクセラレータにおけるHBMスタック数の増加、ロジックとメモリのコパッケージ統合、ハイブリッドボンディング装置の高い資本集約性などです。
• HBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場におけるボンディングアーキテクチャのシェアはどのようになっていますか？
  • 2025年、Wafer-To-Wafer方式は68.32%のシェアを占めています。
• HBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場における主要企業はどこですか？
  • EV Group、Applied Materials, Inc.、SUSS MicroTec SE、BE Semiconductor Industries N.V.、ASMPT Limited、Tokyo Electron Limited、KLA Corporation、Onto Innovation Inc.、Lam Research Corporation、DISCO Corporationなどです。
• Die-to-wafer方式の成長予測はどのようになっていますか？
  • 2031年までCAGR32.68%で成長すると予測されています。
• 銅対銅ボンディングの市場シェアはどのようになっていますか？
  • 2025年には市場シェアの55.06%を占めています。
• アジア太平洋地域のHBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場のシェアはどのくらいですか？
  • 2025年には83.61%のシェアを占めています。
• 北米のHBM Wafer-on-Wafer (WoW) ハイブリッドボンディング市場の成長予測はどのようになっていますか？
  • 2031年までCAGR33.02%を記録すると予測されています。
