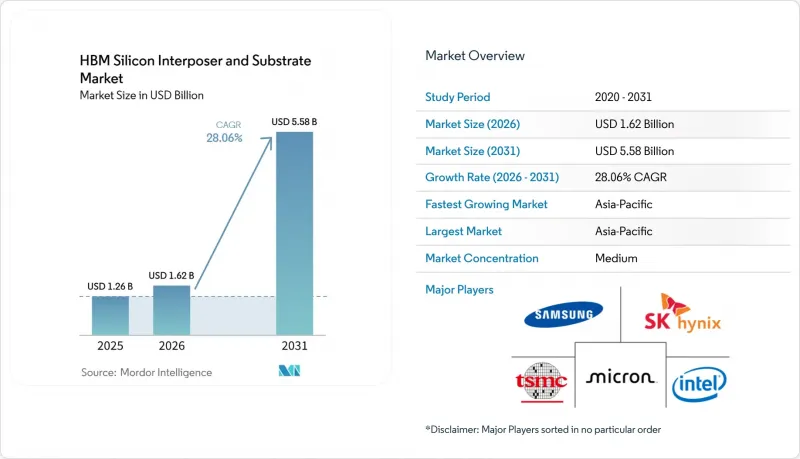

Mordor Intelligenceによると、HBM用シリコンインターポーザーと基板の市場規模は、2025年の12億6,000万米ドルから2026年には16億2,000万米ドルへと拡大し、2031年までに55億8,000万米ドルに達すると予想されており、2026年から2031年にかけてCAGR28.06％で成長すると見込まれています。
本レポートは、インターポーザータイプ別（パッシブ・シリコン・インターポーザーなど）、基板タイプ別（有機パッケージ基板など）、パッケージング技術（2.5Dパッケージング、3Dパッケージングなど）、用途別（AIアクセラレータ、データセンター用GPUなど）、エンドユーザー別（ファブレス半導体企業など）、および地域別に分類されています。市場予測は金額（米ドル）ベースで提示されています。
世界のHBM用シリコンインターポーザーと基板市場の動向と洞察
AIアクセラレータにおけるHBM生産能力の急速な拡大
HBMの生産量の急速な伸びは、HBM用シリコンインターポーザーと基板市場にとって依然として最も強力な需要の引き金となっています。これは、各AIパッケージには、汎用パッケージングではなく、インターポーザーの生産能力、高度な基板サポート、および厳格に認定された組立フローが必要とされるためです。AIアクセラレータの導入拡大により、パッケージングの供給状況が出荷量の直接的な制約要因となっています。つまり、インターポーザおよび基板ベンダーは、以前のコンピューティングサイクルでは見られなかった形で、製品のタイミングに影響を及ぼすようになったのです。この変化により、ファウンドリやハイエンド基板メーカーの商業的立場が強化されました。これは、顧客が量産開始のかなり前から生産能力を確保する傾向が強まっているためです。また、大規模なAIパッケージはより多くのダイを搭載し、配線密度が高く、熱的ストレスも大きいため、パッケージング工程の不備がウェハー段階で得られたメリットを台無しにしてしまう可能性があります。その結果、HBM用シリコンインターポーザーと基板市場は、もはやメモリの採用のみによって牽引されるのではなく、歩留まりや信頼性の期待値を損なうことなく、AIパッケージのエコシステム全体がどの程度のスピードでスケールできるかによって左右されるようになっています。
高性能データセンターGPUにおけるHBMの統合
データセンター向けGPUプログラムは、メモリ帯域幅がもはや補助的な機能ではなく、中核的な性能変数となっていることから、HBM用シリコンインターポーザーと基板市場を、より大きなインターポーザーフットプリント、より微細な配線、そしてより高密度な電力供給構造へと導いています。HBM4以降の設計では、ベースダイおよびスタック下部の相互接続ファブリックに機能的な比重がより大きく置かれるようになり、パッケージレベルの設計上の決定の重要性が高まっています。また、I/O幅の拡大やマイクロバンプピッチの微細化に伴い、配線の負荷も増大しているため、インターポーザーの設計は、システム性能、熱特性、および基板レベルの統合とより密接に結びついています。実用的な観点から見ると、GPU開発者は現在、インターポーザーと基板スタックをコンピューティング・プラットフォームそのもの一部として扱っており、これにより設計サイクルにおいてパッケージングに関する決定がより早い段階で下されるようになっています。このような設計手法は、プログラムの後半段階で高度なパッケージング技術を代替することがより困難になり、長期的な製品ロードマップにおいてその重要性がさらに高まることで、HBM用シリコンインターポーザーと基板市場を支えています。
TSVプロセスの複雑さと長い認定サイクル
TSVの製造は、微細なジオメトリ、熱応力の影響、そして長期にわたる顧客認定サイクルが単一のプロセスブロックに組み合わさっているため、HBM用シリコンインターポーザーと基板市場における最も明白な技術的制約であり続けています。キープアウトゾーンの縮小や配線密度の向上により、設計マージンやプロセス誤差に充てられるスペースが減少するため、この課題はHBMの世代が進むごとに深刻化しています。IEEE IRPS 2025で発表された調査によると、TSVのキープアウトゾーンを縮小すると、エレクトロマイグレーションや誘電体破壊を通じてBEOLの信頼性が低下する可能性があることが示されており、認定要件は容易になるどころか、むしろ厳しくなっていることがうかがえます。この技術的な負担がサプライヤーの事業拡大を遅らせています。なぜなら、資金が確保できたとしても、顧客は新しいフローが量産に入る前に、電気的、熱的、および信頼性に関する完全な検証を依然として要求するからです。その結果、HBM用シリコンインターポーザーと基板市場は、強い需要が見込まれる一方で、多くの関連半導体分野に比べて供給の伸びが鈍い状況に直面しています。
セグメント分析
2025年、パッシブ型シリコンインターポーザーはセグメント売上高の88.21％を占め、現在大量生産されているAIおよびGPUパッケージ全体において、HBM用シリコンインターポーザーと基板市場の確固たる基盤となっています。この優位性は、長年にわたるプロセスノウハウの蓄積、成熟したTSV統合技術、そしてすでに主要なアクセラレータプログラムで大規模に採用されている2.5Dパッケージングフローとの互換性を反映したものです。パッシブ設計は、プロセスの複雑さや認定作業を増大させるような論理機能を追加することなく、高密度な配線とHBMの統合を実現するため、よりシンプルな価値提案という利点も持っています。この性能と製造性のバランスにより、システム要件が上昇し続ける中でも、パッシブ・インターポーザーはパッケージ設計の中心的な位置を占め続けてきました。
しかし、このセグメントは依然として構造的な転換期に直面しています。これは、新しい世代のHBMにおいて、制御、電力管理、信号処理の多くがベースダイやメモリースタックの直下の層へと移行しているためです。したがって、パッケージが単なる信号の配線以上の役割を果たす必要がある場合、特に演算ダイ、HBMスタック、およびサポートロジック間のより緊密な統合を求めるプログラムにおいては、アクティブおよび組み込み型のアプローチが重要性を増しています。組み込み型シリコンインターポーザーは、2031年までCAGR28.67％で拡大すると予測されており、これはHBM用シリコンインターポーザーと基板市場が、配線密度と追加の機能制御を組み合わせたアーキテクチャへの道を開きつつあることを示唆しています。『Research in Microsystems and Nanoengineering』の調査によると、TSVのレイアウト決定によってダイレベルの応力パターンを再形成できることが示されており、これはインターポーザーが受動的な配線プレーンから、より機能的に統合された設計へと移行するにつれて、その重要性が増します。とはいえ、組み込みロジックへの移行は、既存の製造基盤の変化よりもロードマップの変化の方が速いため、予測期間の大部分において、受動的な設計が量産の中核であり続ける可能性が高いと考えられます。
ABF（アドヘシブ・ボンディング・フォーミュラ）に基づく有機パッケージ基板は、2025年にこのセグメントの92.33％を占め、現在のアクセラレータ、GPU、およびHPCパッケージ構造におけるHBM用シリコンインターポーザーと基板市場の中心的な位置を占めました。ABFが依然として支配的な地位を維持しているのは、多層化、微細な再配線、そして大型のシリコン構造と高密度なパッケージ配線を組み合わせるために必要な機械的バランスをサポートしているためです。また、このセグメントは、有力サプライヤーがすでに反り制御、歩留まりの安定性、大判ビルドアップ設計に関するプロセスノウハウを確立している、強固な既存のエコシステムからも恩恵を受けています。こうした既存の基盤により、顧客がすでに次世代の代替案を検討している場合でも、ABFは現在のほとんどのプログラムにおいてデフォルトの選択肢となっています。
サプライヤーの投資動向もこの地位を裏付けており、主要な生産能力拡大計画は、ABFからの急激なプラットフォーム移行ではなく、引き続き高性能IC基板をターゲットとしています。Ibidenは、2026年度から2028年度にかけて、高性能ICパッケージ基板向けに5,000億円（33億米ドル）の投資計画を発表しており、2027年度から量産を開始する予定です。一方、ガラス製パッケージ基板は、超大型パッケージにおいて寸法安定性の向上と誘電損失の低減を実現する手段となるため、2031年までCAGR28.85％で成長すると予測されています。ガラスの魅力が最も際立つのは、HBM用シリコンインターポーザーと基板市場において、従来のリトリークや反りの限界を超えたパネルスタイルのスケーリングが求められる場合ですが、商業的な普及は、サプライヤーが生産規模において脆性、ビア形成、およびプロセスの一貫性を管理できるかどうかにかかっています。そのため、ABFが引き続き中核的な収益基盤となる一方で、ガラスは最も要求の厳しいパッケージ形式において、今後も重要な選択肢であり続けるでしょう。
地域別分析
アジア太平洋地域は2025年に売上高の82.78％を占め、2031年までCAGR28.14％で拡大すると予測されており、HBM用シリコンインターポーザーと基板市場の中心的な位置を確固たるものにしています。同地域が主導的な地位を占める理由は、サプライチェーンの最も重要な工程が台湾、韓国、日本、および成長著しい東南アジアの一部に集中しており、ファウンドリ、メモリメーカー、基板サプライヤー、および組立パートナー間のフィードバックループが短縮されているためです。台湾は、先進パッケージング分野におけるリーダーシップと顧客認定の確固たる実績を通じて中心的な地位を維持しており、一方、韓国はHBMメモリの生産および関連するパッケージング需要の基盤となっています。日本は、基板材料および高性能パッケージ基板の技術力を通じて大きな存在感を示しており、これらが最先端のパッケージ構造における同地域のリーダーシップを引き続き支えています。このような集積により、アジア太平洋地域は規模とスピードを兼ね備えていますが、その一方で、HBM用シリコンインターポーザーと基板市場は、地域内の局所的な生産能力の制約やサプライヤーのボトルネックに依然として大きくさらされていることを意味します。
北米は、HBM用シリコンインターポーザーと基板市場において第2位の地位を占めています。これは、製造がアジア太平洋地域で行われている場合でも、最も重要なAIアクセラレータ、GPU、およびカスタムASICプログラムの多くが北米で定義されているためです。同地域の強みは、アーキテクチャの主導権、顧客の集中、そして複数の製品世代にわたってパッケージスタックに求められる性能を形作る長期的なプラットフォームロードマップにあります。したがって、物理的なパッケージが他地域で製造される場合でも、北米の需要はインターポーザーのサイズ、基板の複雑さ、および認定の優先順位に影響を与えます。このため、現在の製造シェアは小さいながらも、同地域はHBM用シリコンインターポーザーと基板市場において商業的に強力な地位を維持しています。
欧州は、HBM用シリコンインターポーザーと基板市場において依然としてより選択的な姿勢をとっていますが、基板技術、エンジニアリング能力、および顧客と連携した拡張プログラムを通じて、戦略的な重要性を維持しています。AT&Sは、AMDおよびインテルからの長期的な顧客コミットメントを背景に、2026年6月にクリムでの最大20億ユーロ（23億2,000万米ドル）規模の追加拡張を発表しました。南米、中東・アフリカは、インターポーザーやハイエンド基板に関連する先進的な半導体製造が限られているため、HBM用シリコンインターポーザーと基板市場におけるシェアは依然として小さいままです。東南アジアは事業拠点として重要性を増しており、Micronがシンガポールでパッケージングおよびウェハー製造を推進しているほか、広範な生産能力の拡充により、同地域のパッケージング分野における地位が向上しています。
