半導体先端パッケージング材料：市場シェア分析、業界動向と統計、成長予測（2026年～2031年）

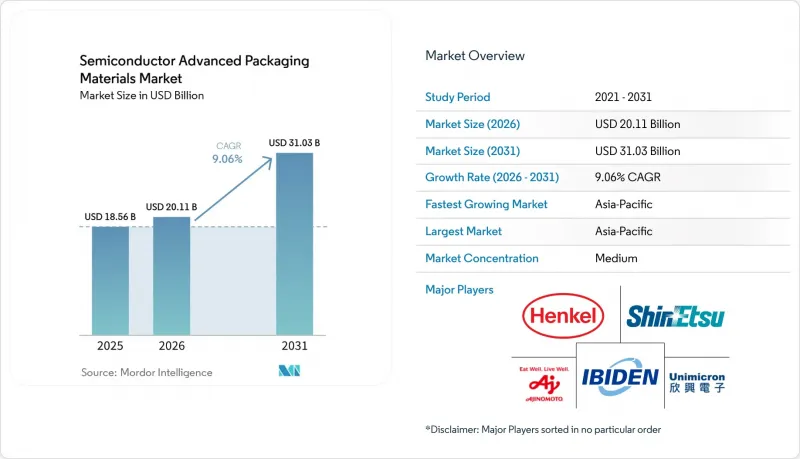

Mordor Intelligenceによると、半導体用先端パッケージング材料の市場規模は2025年に185億6,000万米ドルと推定されており、予測期間（2026年～2031年）においてCAGR9.06％で拡大し、2026年の201億1,000万米ドルから2031年には310億3,000万米ドルに達すると見込まれています。

本レポートは、材料タイプ（基板など）、パッケージング技術（フリップチップ・パッケージングなど）、用途（ロジックおよびAIプロセッサなど）、地域（アジア太平洋、北米、欧州、南米、中東・アフリカ）ごとに分類されています。市場予測は金額（米ドル）ベースで提示されています。

世界の半導体先端パッケージング材料市場の動向と洞察

AIおよびHBMパッケージの複雑化が材料BOMの拡大を牽引

HBMの世代が進むごとに、AIパッケージに必要な材料量が増加しています。2026年に量産が開始されたHBM4では、ダイ間物理インターフェース付近において、より高い熱伝導率を持つ成形アンダーフィル配合が求められています。SKハイニックスは2026年5月26日、シリコンベースの冷却素子をHBMパッケージに統合した「iHBM」熱ソリューションを発表しました。同社によれば、このソリューションは、同社の「Advanced Mass Reflow Molded Underfill（MR-MUF）」プロセスとの互換性を維持しつつ、熱抵抗を30％低減するとのことです。サムスンのハイブリッド銅ボンディング方式とSKハイニックスのMR-MUFアプローチは、アンダーフィル材料に対して別々の認定プロセスを生み出しています。顧客が選択したボンディング方式に早期に対応したサプライヤーは認定ステータスを確保できますが、複数の方式に対応するサプライヤーは追加の開発要件に直面することになります。

ヘテロジニアス統合とチプレットの採用がインターフェース層を増大させる

チプレットアーキテクチャでは、ダイ間およびダイとインターポーザー間のインターフェースが追加され、これらにはアンダーフィル、接着剤、および誘電体処理が必要となります。これにより、単に単位出荷量が増加するだけでなく、各パッケージあたりの材料要件も増加することになります。インテルが2025年に出願した特許では、チップレットのメタライゼーションがホスト集積回路（IC）のバックエンド・オブ・ライン（BEOL）層に直接ボンディングされることが記述されており、これによりシリコンインターポーザーの役割が縮小し、有機再配線層（RDL）誘電体材料の役割が拡大する可能性があります。したがって、パッケージ設計においてインターフェースの数や材料の種類が増加すると、半導体の先端パッケージング材料市場に影響が及ぶことになります。異種集積とハイブリッドボンディングは、チップレット開発における中心的な技術経路であり続けています。ファウンダリが承認した材料リストは、専門的なパッケージングプログラムに参加するための実質的な要件となる可能性があります。

高い材料認定コストが新材料の採用速度を制約

新素材の導入には、多くの場合、18～24か月の顧客認定サイクルが必要となります。試験では通常、熱サイクル、湿気感受性、機械的信頼性が対象となり、多くの場合、ウエハーレベルのプロセス統合も含まれます。あるパッケージノードで認定が完了しても、パッケージの形状、層数、またはボンディングアーキテクチャが変更された場合、その認定は次世代には適用されない可能性があります。この要件により、半導体先端パッケージング材料市場において、既存の認定サプライヤーの地位が強化されています。承認済み材料に対する長期供給契約や生産能力の確保も、この立場をさらに後押ししています。2.5Dおよび3Dパッケージングの承認ベンダーリストに含まれていないサプライヤーは、次世代パッケージが登場する前に市場に参入する機会が限られる可能性があります。

セグメント分析

2025年、基板は半導体先端パッケージング材料市場シェアの41.12％を占めました。この地位は、さまざまな先端パッケージタイプにおいて基板が果たす構造的および電気的配線上の役割を反映したものです。ABFビルドアップフィルム、銅張積層板、およびソルダーレジストが、基板材料の中核を構成しています。大型のAIサーバー用パッケージでは、単位当たりの基板面積がより多く必要となる一方、層数が増えるにつれてビルドアップフィルムの消費量も増加します。IEEEエレクトロニクス・パッケージング・ソサエティによると、最先端のリディストリビューション層の実装では現在2µmの線幅が採用されており、目標誘電率は2.0以下へと移行しつつあります。パッケージ信号への需要が高まる中、こうした要件は低損失誘電体材料の使用を後押ししています。

ダイアタッチ材料は、2026年から2031年にかけてCAGR 9.53％を記録すると予想されており、この材料グループ内で最も高い成長率を示します。焼結銀ダイアタッチフィルムは、従来のポリマーペーストでは熱的要件や信頼性要件を満たせないパワーエレクトロニクスや高密度フリップチップ用途で採用が広がっています。AIや高性能コンピューティング用パッケージにおけるフリップチップ技術の普及が進むにつれ、アンダーフィルへの需要も高まっています。また、大型のフリップチップBGA構成においても、ギャップ高の低いダイ接続に対応できる材料が求められています。封止材料は、モバイル機器やIoT機器の大量生産を支えており、一方、熱界面材料、はんだ材料、ビルドアップフィルムもますます重要性を増しています。半導体の先進パッケージング材料業界は、放熱、機械的信頼性、電気的性能のバランスを取るために、これらすべてのカテゴリーに依存しています。

地域別分析

アジア太平洋地域は2025年に半導体先進パッケージング材料市場シェアの39.18％を占め、2031年までCAGR9.88％で成長すると予測されています。同地域には、先進パッケージングの生産能力と半導体材料の生産が集中しています。台湾は引き続きIC基板生産の主要拠点となっています。日本は、味の素ビルドアップフィルム（ABF）、封止材、および先進的な誘電体ポリマーを世界のサプライチェーンに供給しています。韓国は、AIアクセラレータやサーバー用CPUへの需要に支えられ、パッケージ基板分野で活発な活動を維持しています。インドは、国内の組立・パッケージング計画を支援する材料の応用拠点およびイノベーションセンターとして台頭しつつあります。

北米はAIチップの設計活動が最も集中している地域ですが、設計需要に比べて生産資産は依然として限られています。このギャップにより、同地域は高度なパッケージング材料の輸入に依存し続けています。欧州では、オーストリアのAT&S社が主導的な役割を果たしており、同社は2025年6月にレオベンに欧州初のIC基板生産施設を開設しました。このプロジェクトには5億ユーロを超える投資が行われ、情報筋によるとその額は5億5,000万米ドルに上ると報じられています。ドイツでは、ヘンケル社のアンダーフィル、封止材、熱管理材料の製品ポートフォリオを通じて、材料サプライヤーの活動が活発に行われています。こうした能力により、欧州は基板製造および特殊材料開発の分野で確固たる地位を築いています。

2025年においても、南米、中東・アフリカは、半導体向け先端パッケージング材料市場への貢献度は依然として低いままでした。メキシコではエレクトロニクス製造への投資が誘致されており、特に自動車および民生用電子機器の組立分野において、封止材や接着剤に対する現地の需要が生まれる可能性があります。中東諸国では、国家技術プログラムを通じて半導体サプライチェーンのインフラに投資を行っていますが、同地域における先端パッケージング材料の生産能力は依然として限定的です。南アフリカやその他のアフリカ諸国は、半導体パッケージングよりも下流の電子機器組立に重点を置いています。これらの国々の将来的な貢献度は、2020年代後半にかけての半導体サプライチェーンの広範な地域化次第となります。

その他の特典：

• エクセル形式の市場予測（ME）シート
• 3ヶ月間のアナリストによるサポート

よくあるご質問

• 半導体用先端パッケージング材料の市場規模はどのように予測されていますか？
  • 2025年に185億6,000万米ドル、2026年には201億1,000万米ドル、2031年には310億3,000万米ドルに達すると予測されています。CAGRは9.06%です。
• 半導体先端パッケージング材料市場の主要な材料タイプは何ですか？
  • 基板、ダイアタッチ材料、アンダーフィル材料、封止材料などです。
• 半導体先端パッケージング材料市場の地域別シェアはどのようになっていますか？
  • アジア太平洋地域が39.18%を占め、北米、欧州、南米、中東・アフリカが続きます。
• 半導体先端パッケージング材料市場におけるダイアタッチ材料の成長率はどのように予測されていますか？
  • 2026年から2031年にかけてCAGR 9.53%を記録すると予想されています。
• 半導体先端パッケージング材料市場における主要企業はどこですか？
  • Ajinomoto Fine-Techno Co.,Inc.、AT&S、Dow、DuPont、Henkel AG & Co. KGaA、IBIDEN、KYOCERA Corporation、LG Chem、NAMICS CORPORATION、Nan Ya PCB Co., Ltd.、Resonac Holdings Corporation、SAMSUNG ELECTRO-MECHANICS、Shin-Etsu Chemical Co., Ltd.、SHINKO ELECTRIC INDUSTRIES、Sumitomo Bakelite Co., Ltd.、Unimicronなどです。

目次

第1章 イントロダクション

• 調査の前提条件と市場の定義
• 調査範囲

第2章 調査手法

第3章 エグゼクティブサマリー

第4章 市場情勢

• 市場概要
• 市場促進要因
  • AIおよびHBMパッケージの複雑化により、材料使用量が増加しています
  • ヘテロジニアス・インテグレーションとチプレットの採用
  • 小型化、I/O密度の向上、および信号伝送速度の向上
  • 自動車の電動化とADASの信頼性要件
  • 大型AIパッケージ向けのABFおよび低損失材料の認定
  • TIM1.5とパッケージレベルの熱設計の革新
• 市場抑制要因
  • 高い材料認定コストと長い顧客承認サイクル
  • 先進パッケージングにおける資本集約度と利回り感応度
  • 大型パッケージにおける反りおよび熱膨張係数の不一致
  • PFASの代替と化学物質のトレーサビリティに関するリスク
• バリューチェーン分析
• ポーターのファイブフォース分析

第5章 市場規模と成長予測

• 素材のタイプ別
  • 基板
  • ダイアタッチ材料
  • アンダーフィル材料
  • 封止材料
  • その他（熱界面材料、はんだ材料、ボンディング材料、ビルドアップフィルム、およびその他のパッケージング材料）
• パッケージング技術別
  • フリップチップ・パッケージング
  • ファンアウト・パッケージング（FOWLP／FOPLP）
  • 2.5Dおよび3D ICパッケージング
  • その他（ウエハーレベルCSP、システム・イン・パッケージ、エンベデッド・ダイ、シリコンブリッジ、ハイブリッドボンディング）
• 用途別
  • ロジックおよびAIプロセッサ
  • メモリデバイス
  • RF、アナログ、およびパワーデバイス
  • その他（MEMSおよびセンサー、フォトニクスおよびオプトエレクトロニクス）
• 地域別
  • アジア太平洋
    • 中国
    • インド
    • 日本
    • 韓国
    • その他のアジア太平洋諸国
  • 北米
    • 米国
    • カナダ
    • メキシコ
  • 欧州
    • ドイツ
    • 英国
    • フランス
    • イタリア
    • その他の欧州諸国
  • 南米
    • ブラジル
    • アルゼンチン
    • その他の南米諸国
  • 中東・アフリカ
    • サウジアラビア
    • 南アフリカ
    • その他の中東・アフリカ諸国

第6章 競合情勢

• 市場集中度
• 戦略的動向
• 市場シェア・ランキング分析
• 企業プロファイル
  • Ajinomoto Fine-Techno Co.,Inc.
  • AT&S Austria Technologie & Systemtechnik Aktiengesellschaft
  • Dow
  • DuPont
  • Henkel AG & Co. KGaA
  • IBIDEN
  • KYOCERA Corporation
  • LG Chem
  • NAMICS CORPORATION
  • Nan Ya PCB Co., Ltd.
  • Resonac Holdings Corporation
  • SAMSUNG ELECTRO-MECHANICS
  • Shin-Etsu Chemical Co., Ltd.
  • SHINKO ELECTRIC INDUSTRIES
  • Sumitomo Bakelite Co., Ltd.
  • Unimicron

第7章 市場機会と将来の展望
