概要

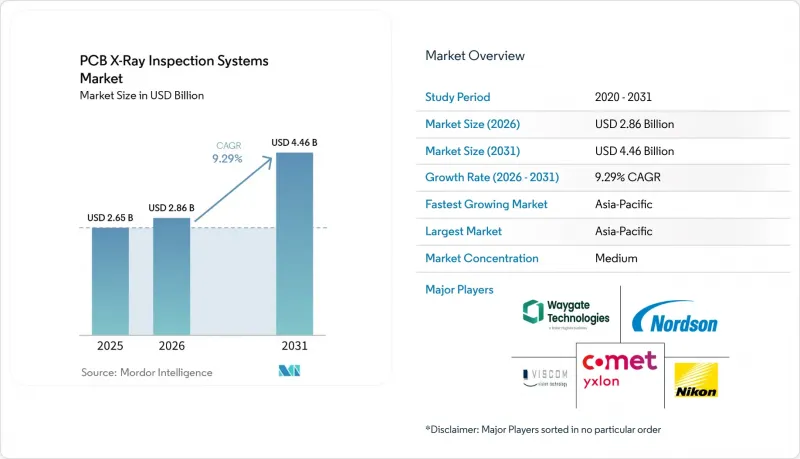

Mordor Intelligenceによると、PCB用X線検査システムの市場規模は、2025年に26億5,000万米ドル、2026年に28億6,000万米ドルとなり、2031年までに44億6,000万米ドルに達すると予測されており、2026年から2031年までの年間平均成長率（CAGR）は9.29％となる見込みです。
世界のPCB X線検査システム市場の動向と洞察
小型化の進展と部品密度の向上
PCBレイアウトの小型化に伴い、内部品質チェックのためのPCB X線検査システムの利用が増加しています。このPCB X線検査システムの需要は、組立設計において重要な接合部がパッケージの下に隠れてしまう場合に高まります。ボールグリッドアレイ（BGA）、クワッドフラットノーリード（QFN）、ランドグリッドアレイ（LGA）などのパッケージでは、はんだ接合部が部品本体の下に隠されています。そのため、光学機器では接合部を確認できない場合、非破壊検査であるX線検査が必要となります。パッケージのピッチが0.3 mm以下へと移行するにつれ、需要はさらに高まっています。また、パワーモジュールの購入者からは、合格・不合格の結果だけでなく、測定されたボイド率の提示を求める声も上がっています。これにより、ボイド体積を報告でき、より詳細なサプライヤーの要件に対応できる3D CTシステムの需要が高まっています。
自動車用電子機器および電気自動車の成長
自動車用電子機器分野では、自動X線検査の用途が、日常的な組立検査から安全関連の検証へと移行しつつあります。そのため、PCB X線検査システム市場は、サプライヤーの品質記録管理と生産ラインの管理の両方を担っています。ADASセンサーモジュール、バッテリー管理用PCB、SiCインバーターモジュールには、高いスループットを維持しつつ、一貫したはんだ品質が求められます。オムロンは、電気自動車のドライブトレインに使用されるパワーモジュール、e-アクスルアセンブリ、およびインバーター向けの自動X線検査システム「VT-X850 3D CT」を発売しました。IATF 16949：2016では、自動車の接合工程について文書化された統計的工程管理が求められており、検査データはその文書化を裏付けることができます。欧州の自動車メーカーはこうした管理要件を指定できますが、多くのティア2サプライヤーは東南アジアで事業を展開しています。これにより、ASEANの生産クラスターにある電子部品工場にはさらなる需要が生まれています。
高額な初期投資と長い回収期間
フル機能を備えた3D CTシステムの価格は、30万米ドルから100万米ドルに上ります。こうした支出により、回収期間は中規模のメーカーや下請け業者の計画期間を超えてしまう可能性があります。メーカーは、高性能なシステムを共有するか、あるいは性能の低いユニットを複数導入するか、という選択を迫られる場合があります。Lumafield社の報告によると、欠陥の見逃しや手直しコストが発生しているにもかかわらず、検査コストへの懸念が依然として手作業による工程を維持する主な理由となっているとのことです。大手OEMやEMSプロバイダーは高度なシステムを導入できますが、多くの小規模な施設では導入率が依然として低い状況です。モジュール式、サブスクリプション型、および初期投資の少ないシステムは、完全なCT機能を必要とせずに、このギャップを解消できる可能性があります。
セグメント分析
インライン自動X線検査は、2025年の売上高の52.84％を占めており、大量生産される民生用電子機器や自動車の組立工程におけるその役割を反映しています。これらのシステムは、連続生産スケジュールを運用する工場に対し、コンベア速度に合わせて欠陥のフィードバックを提供します。オフライン自動X線検査は、2031年までCAGR12.46％で拡大すると予測されています。航空宇宙、医療、防衛分野の顧客にサービスを提供する受託製造業者は、ラインのスループットよりも柔軟性や高解像度が重視される場合、オフラインシステムを採用しています。手動式およびベンチトップ型の装置は、試作評価、故障解析、研究開発、および受託加工業務において依然として重要な役割を果たしています。Lumafield社は2026年7月、最大760 mm/sの速度で2Dおよび2.5D検査が可能なインライン配列X線システム「Mars」を発売しました。
インライン装置におけるPCB X線検査システム市場の規模は、高スループットの生産ラインへの統合に対する需要を反映しています。PCB X線検査システム市場には、生産ライン外での柔軟な検査を必要とする多品種生産プログラム向けのオフラインシステムも含まれます。ダイナミック平面CT撮影技術により、インライン速度とオフライン解像度の間で従来存在していたトレードオフが縮小しつつあります。これにより、以前はバッチサンプリングに依存していた用途でも、インラインCTの利用が可能になる可能性があります。デュアルモード機能を提供するサプライヤーは、システムの妥協点を最小限に抑えつつ、両方の生産ニーズに対応できます。こうした機能がより幅広い製品ポートフォリオで利用可能になるにつれ、純粋なオフライン専門メーカーは圧力に直面する可能性があります。
2D X線検査は、標準的なPCBはんだ接合部の検査において依然として費用対効果が高いため、2025年の売上高の57.36％を占めました。2DシステムがPCB X線検査システム市場で占めるシェアは、CT処理を必要とせずに多くの平面欠陥を検出できる能力を反映しています。3Dコンピュータ断層撮影（CT）検査は、2031年までCAGR11.74％で成長すると予測されています。自動車用パワーエレクトロニクス分野では、ボイドの測定データが必要とされており、一方、半導体メーカーでは、積層ダイの相互接続の検査が求められています。Rayence社は2026年3月、AIチップやHBMにおけるインライン検査および3D CTに対応するため、「Flashシリーズ」検出器プラットフォームを拡充しました。このプラットフォームは、49.5µmの画素サイズと、最大70フレーム/秒のフレームレートを実現しています。
2.5D X線検査は、平面イメージングとフルCTの中間的な選択肢として依然として位置づけられています。これは、BGAのボイドマッピングやスルーシリコンビア（TSV）の分析に適しており、斜めからの画像によって奥行き情報が得られます。PCB X線検査システム市場では、サプライヤー間の性能格差が拡大しつつあります。Comet Yxlon社は2026年、高度な半導体パッケージ検査向けに160 kVのナノフォーカス管を搭載し、FF35 CTを強化しました。マイクロフォーカスおよびナノフォーカス光源技術を持つサプライヤーは、高度なパッケージング分野において差別化を図ることができます。一方、主にスループットやシステム価格に重点を置いているベンダーは、3D CTが入札の標準要件となる分野において、より大きなプレッシャーに直面する可能性があります。
地域別分析
アジア太平洋地域は、2025年の自動X線検査市場の売上高の48.63％を占めており、2031年までCAGR12.12％を記録すると予測されています。同地域のPCB X線検査システム市場は、大規模な電子機器生産拠点と、継続的な設備更新が相まって形成されています。中国、韓国、日本は、半導体パッケージングおよび自動車用電子機器からの需要を支えています。ベトナム、タイ、マレーシアは、中国の沿岸部製造地域からの生産シフトに伴い、投資期に入っています。地域のベンダーは、現地でのアプリケーションサポートや価格設定を通じて競争力を発揮できます。ペナンに本社を置くViTroxは、このような環境における現地拠点を持つサプライヤーの存在を象徴しています。
北米のPCB X線検査システム市場における需要は、AIアクセラレータ、高性能コンピューティング用プロセッサ、メモリパッケージング、およびバッテリーセル製造との結びつきを強めています。これらの用途では、インラインCT検査や特殊な半導体検査が必要となる場合があります。Nordson Test and Inspection社は、2026年8月にフェニックスに「センター・オブ・エクセレンス」を開設し、同社の検査プラットフォームに関するデモンストレーションやトレーニングを提供しています。Viscom社は、2026年上半期の受注高が5,571万5,000ユーロ（2026年上半期の報告平均為替レートで6,130万米ドルに相当）であったと報告し、北米を需要が堅調な地域として挙げています。欧州市場は、ドイツ、フランス、イタリアの自動車メーカーおよびティア1サプライヤーによって支えられています。ZEISSは2025年7月、大型自動車用アルミニウム鋳造品の自動2D検査向けに「OMNIA GC 220-180」を発売しました。
南米、中東・アフリカは、依然としてPCB X線検査システム市場が初期段階にあります。これらの地域におけるPCB X線検査システム市場は、自動車、工業化、およびメンテナンスの各分野における特有の要件によって支えられています。ブラジルは、自動車用電子機器および輸出志向のサプライヤーが存在するため、同地域で最も明確なビジネスチャンスを有しています。アラブ首長国連邦（UAE）とサウジアラビアは、工業化プログラムを通じてエレクトロニクス生産能力を拡充しています。アフリカの製造拠点は依然として限られているため、短期的な利用は、鉱業、石油・ガス、および通信用電子機器のメンテナンス向けの輸入機器に集中しています。インドでは、国内のエレクトロニクス生産が拡大するにつれ、注目を集めています。Koh Young社は2026年にノイダに支社を開設しましたが、同社が公表した活動内容は、商用自動X線検査システムではなく、光学検査ソリューションに関するものでした。
