HBM向けTSV（シリコン貫通電極）技術・装置：市場シェア分析、業界動向と統計、成長予測（2026年～2031年）
HBM Through-Silicon Via (TSV) Technology and Equipment - Market Share Analysis, Industry Trends & Statistics, Growth Forecasts (2026 - 2031)
- 発行日
- ページ情報
- 英文 169 Pages
- 納期
- 2～3営業日
- 商品コード
- 2099754
- カスタマイズ可能 お客様のご希望に応じて、既存データの加工や未掲載情報（例：国別セグメント）の追加などの対応が可能です。詳細はお問い合わせください。
- 適宜更新あり 本レポートは最新情報反映のため適宜更新し、内容構成変更を行う場合があります。ご検討の際はお問い合わせください。
- 翻訳ツール提供対象 PDF対応AI翻訳ツールの無料貸し出しサービスのご利用が可能です
概要

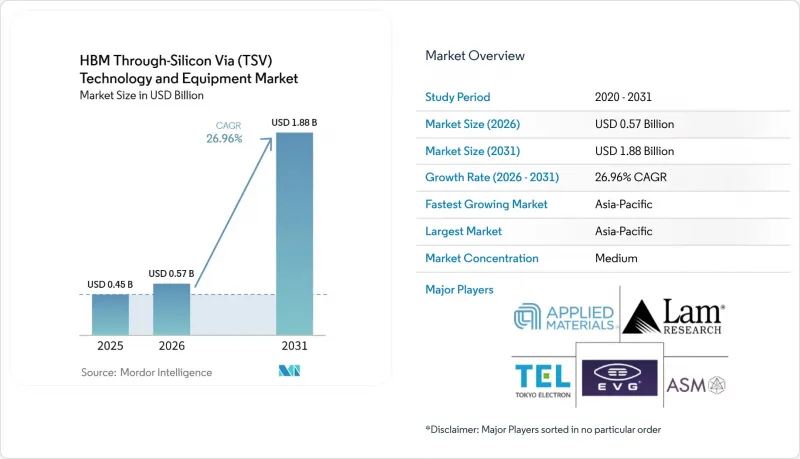

Mordor Intelligenceによると、HBM向けTSV（シリコン貫通電極）技術・装置の市場規模は、2025年の4億5,000万米ドルから2026年には5億7,000万米ドルへと拡大し、2031年までに18億8,000万米ドルに達すると予想されており、2026年から2031年にかけてCAGR26.96％で成長すると見込まれています。
本レポートは、提供別（装置など）、TSVプロセスタイプ別（ビアファーストTSVなど）、ボンディング技術別（ダイレクト銅ボンディングなど）、用途（AIアクセラレータなど）、エンドユーザー（OSATなど）、ウエハーサイズ（200 mmなど）、統合（ウエハー間集積など）、および地域ごとに分類されています。市場予測は金額（米ドル）ベースで提示されています。
世界のHBM向けTSV（シリコン貫通電極）技術・装置市場の動向と洞察
AIアクセラレータにおけるHBMスタック密度の拡大
現在、主要なAIコンピューティングプログラムはすべてHBMに依存しているため、TSVの性能は、最先端のアクセラレータパッケージにとって直接的な供給制約となっています。HBM4のロードマップでは、ピンあたり12～16 Gbps、スタックあたり1.5～2.0 TB/sの帯域幅、および16層積層による最大128 GBを目標としており、これにより、ビア・ミドル統合、エッチング制御、および積層歩留まりに対するプレッシャーが続いています。サムスン電子は2026年6月、商用HBM4メモリの出荷を開始したことを確認しました。これは、次の生産サイクルがすでに顧客への実供給段階に移行していることを示しています。スタックの高さが増すにつれ、HBM向けTSV（シリコン貫通電極）技術・装置市場は、各層において、より薄いダイ、より厳密なアライメント、よりクリーンな銅充填、そしてより再現性の高いボンディングウィンドウに対応しなければなりません。そのため、設備投資は依然として装置に重点が置かれています。TSVやボンディングの段階で歩留まり目標を達成できない場合、単一のプロセスステップだけでなく、メモリスタック全体の生産速度が低下する恐れがあるからです。その結果、HBM向けTSV（シリコン貫通電極）技術・装置市場はAI需要に合わせて成長していますが、以前のHBM世代よりも厳しい製造条件下で拡大しています。
HBM4およびそれ以降のマイクロバンプからハイブリッドボンディングへの移行
マイクロバンプベースの相互接続からハイブリッドボンディングへの移行は、本格的な量産導入が標準化する前から、ベンダーが次の装置サイクルを計画する方法を変えつつあります。『Electronics』誌の2025年のレビューによると、Cu-Cuハイブリッドボンディングは、MR-MUFと比較して接合部の熱抵抗を20％低減できるほか、より微細なピッチにおいてI/O抵抗と静電容量も改善できると報告されています。サムスン電子は2026年6月、16層HBM4Eからハイブリッド銅ボンディングを採用し、さらにHBM5へと移行する計画であると発表しました。これにより、顧客のプログラムによってタイミングにばらつきがあるとしても、設備基盤には明確な方向性が示されています。また、ImecとEV Groupは2026年5月、200 nmのCu配線ピッチにおけるウエハー間ハイブリッドボンディングの実証に成功しており、この技術が極めて高密度な配線構造へと進展していることが裏付けられました。HBM向けTSV（シリコン貫通電極）技術・装置市場においては、これにより「2つの速度」を持つ需要パターンが生まれています。現時点では熱圧縮装置が依然として不可欠である一方、ハイブリッドボンディング装置、表面処理システム、および関連材料は、現在、認定プロセスや生産ラインの計画段階を進んでいます。この重複期間は重要です。なぜなら、早期の認定枠を獲得したサプライヤーは、量産が本格化するはるか以前から、将来のプロセス標準に影響を与えることができるからです。
エンドツーエンドのTSVツールチェーンには多額の設備投資が必要
HBM向けTSV（シリコン貫通電極）技術・装置市場への参入は依然として困難です。なぜなら、HBMグレードの生産ラインには、単一のボトルネックとなる装置ではなく、一連の先進的な装置一式が必要となるからです。アプライド・マテリアルズが2026年6月に発表した製品ラインナップには、TSVの露出、銅メッキ、誘電体成膜、および高度な検査が含まれており、生産ラインが競争力を獲得するには、これほど多くのプロセス層に対して同時に資金を投入しなければならないことを示しています。EV GroupやSUSS MicroTecも、2025年および2026年にボンディングおよびダイ・トゥ・ウエハー・プラットフォームの拡充を継続しており、これは、最新のHBM組立をサポートしたい場合、どの参入企業も限られた装置構成に頼ることはできないことを強調しています。こうした幅広い要件により、ライン全体の投資額は、ごく一部のメモリメーカー、ファウンダリ、およびトップクラスのパッケージング専門企業のみが自信を持って対応できる水準にまで押し上げられています。また、ハイブリッドボンディングが認定段階から大規模生産へとどの程度の速さで移行するかが完全に明らかになる前に、顧客が資本を投じなければならないため、タイミングの判断もより困難になります。制約となるのは資金規模だけではありません。次世代HBM向けに不適切なツールの組み合わせに資金を投じてしまうリスクもあるのです。
セグメント分析
2025年には、装置部門が売上高の77.12％を占め、生産フロー全体にわたるエッチング、充填、薄化、ボンディング、検査を可能にする装置基盤に、支出の大部分が集中し続けました。売上高の観点から見ると、この状況は、HBM向けTSV（シリコン貫通電極）技術・装置市場が、各プロセスステップが専門化されすぎてコモディティ化できないことに依然として依存していることを反映しています。アプライド・マテリアルズ社は2026年6月、2026年のパッケージング売上高が20億米ドルを超えると見込んでいると発表し、TSVの露出、銅めっき、および誘電体成膜をサポートするため、「Opta Quad CMP」プラットフォーム、「Nokota VMax 2 ECD」、および「Producer Avila 2 PECVD」を導入しました。この発表は、装置分野におけるリーダーシップが単一の機械カテゴリーに基づくものではなく、緊密に統合された性能によって複数の高歩留まりプロセス工程を網羅する能力に基づいていることを明確に示しています。また、装置分野での優位性は、新たな生産能力計画がリードタイムの影響を受けやすい理由も示しています。なぜなら、1つの重要な装置が欠けるだけで、本格的な量産開始が遅れる可能性があるからです。
材料分野は、2031年までのCAGRが27.56％と最も急速に成長している分野であり、これはプロセスの難易度がどこへ移行し始めているかを示唆しています。ビアの寸法がより微細なクリティカルディメンションへと移行し、ボンディング条件が厳格化するにつれ、熱安定性、銅の純度、表面処理、および一時的なボンディング性能において、材料が担う役割はますます重要になっています。この変化によって装置の中心的な役割がなくなるわけではありませんが、より厳しいプロセスウィンドウの下で歩留まりを安定させることができる特殊な消耗品の価値が高まっています。サービスは、HBM向けTSV（シリコン貫通電極）技術・装置市場において依然として最も小さな部分を占めていますが、ベンダーが装置の納入に加えて、プロセスチューニング、統合サポート、歩留まり改善作業を提供するにつれて、その重要性は高まっています。これは、サービスを通じて顧客現場の実践的なノウハウがベンダーのエコシステムに還元され、それが将来の購買決定に影響を与える可能性があるため、重要な意味を持ちます。したがって、現在の提供内容の構成は依然として装置が中心ですが、装置、材料、統合サポートが互いに補完し合う、よりバランスの取れたモデルへと徐々に移行しつつあります。
2025年には、プロセス別売上高の62.52％を「Via-middle」が占めており、これはHBM向けTSV（シリコン貫通電極）技術・装置市場が、依然として商用HBM製造にすでに組み込まれているプロセスアーキテクチャを中心に展開していることを示しています。同セグメントは2031年までCAGR27.51％で拡大すると予測されており、これは、成長が異なるTSVシーケンスへの広範な移行によるものではなく、同じプロセス基盤上での生産能力拡大に起因していることを意味します。2025年の「Future Memory Storage Conference」の資料によると、主要なHBMサプライヤーは量産において「via-middle TSV」を標準化しており、これがその導入基盤が依然として堅調である理由を説明しています。この標準化が重要なのは、プロセスの選定だけでなく、関連するツールスタック、オペレーターのノウハウ、歩留まり最適化のルーチンも固定化してしまうからです。これらの要素が成熟すると、新しい手法がコスト、密度、または信頼性の面で極めて明確なメリットをもたらさない限り、顧客は切り替えに消極的になります。
「Via-first」は、後続のプロセスに先立ってウエハー貫通接続を構築しなければならない、より限定的な使用事例において依然として重要であり、特にHBMの主要な量産ベース以外の分野でその傾向が見られます。「Via-last」は、メモリ積層に必要な高密度な垂直ピッチよりもプロセスの柔軟性が重視される、インターポーザーや特定の異種統合分野において、依然としてその役割を果たしています。HBMの生産が依然として最大の商業生産量を占めているため、これらのいずれのルートも、短期的には「ビア・ミドル」に取って代わるほどの牽引力を持っていません。このため、HBM向けTSV（シリコン貫通電極）技術・装置市場においては、プロセスの革新は「ビア・ミドル」の枠組みの外ではなく、その枠組みの中で行われることが多くなっています。そのため、ベンダー各社は、アーキテクチャ全体を置き換えようとするのではなく、エッチングプロファイルの制御、銅充填の品質、ウエハー薄化の安定性、および下流工程でのボンディング互換性の向上を通じて競争を行っています。その結果、売上高の観点からはダイナミックに見える市場ですが、その成長の大部分を支えるプロセス経路においては、構造的に保守的な状況となっています。
2025年には、熱圧縮ボンディングが売上高の69.74％を占め、HBM2EからHBM3Eの生産を支え、現在の供給においても中心的な役割を果たしているこの手法に、最大の導入基盤が引き続き沿う形となりました。このシェアは、HBM向けTSV（シリコン貫通電極）技術・装置市場が、商業的な量産実績がすでに確立されているプロセスの安定性に依然として依存していることを示しています。ハイブリッドボンディングは、2031年までのCAGRが27.76％と最も急速に成長している技術であり、これは、より高層化したメモリスタックにおいて、より微細なピッチと低熱抵抗が求められる傾向を反映しています。『2025年エレクトロニクス・レビュー』では、特にピッチの微細化に伴い熱的・電気的性能の向上が必要となる場面において、ハイブリッドボンディングが将来のHBM設計にとって魅力的である理由が概説されました。また、サムスン電子は、16層のHBM4E以降においてハイブリッド銅ボンディングを採用するロードマップを確認しており、移行が一気に進むわけではないにせよ、このセグメントに明確な商業的指針を与えています。
既存の熱圧縮技術基盤は依然として重要であり、これは短期的なHBM生産の大部分が、完全なハイブリッド化への移行を待てないためです。そのため、HBM向けTSV（シリコン貫通電極）技術・装置市場では、明確な置き換えサイクルは見られず、異なる生産期間において両方の技術が重要であり続ける時期が続いています。BESIの報告によると、2026年第1四半期の受注高は前年同期比104.5％増となり、複数の顧客からのハイブリッドボンディング需要が見られます。これは、認定活動がすでに実際の設備投資へと結びついていることを示唆しています。また、ImecとEV Groupによる200 nmのウエハー間デモは、将来の集積密度に向けてプロセスが最適化された場合、ピッチの微細化がどこまで可能かを示しています。マイクロバンプやダイレクト・カッパー・ボンディングは依然として限定的な役割にとどまっていますが、現在の主な競合上の課題は、どのベンダーが現在の熱圧縮技術のニーズに対応しつつ、将来のハイブリッドボンディングにおける地位を確保できるかという点にあります。このバランスこそが、メモリスタックが現在の層数を越えて発展していく際に、どのサプライヤーが市場に定着し続けるかを決定づけることになるでしょう。
地域別分析
アジア太平洋地域は、2025年にHBM向けTSV（シリコン貫通電極）技術・装置市場の77.83％を占めており、2031年までCAGR27.94％で拡大すると予測されています。この二重の地位は、同地域がメモリ生産、ファウンダリ・パッケージング、OSATサポート、および装置供給を、相互に連携した単一の拠点に集約している事実を反映しています。韓国は、サムスン電子とSKハイニックスが商用HBMの生産を牽引していることから依然として中心的な役割を果たしており、同国はまた、的を絞った公的支援を通じてパッケージング能力の強化を継続しています。台湾は、ファウンダリおよびOSATの基盤を通じて地域の地位を強化しており、これはAIコンピューティングプログラムに関連する幅広い先進パッケージング需要を支えています。日本は、装置およびプロセスのエコシステムへの貢献者として重要な位置を占めており、これによりアジア太平洋地域は生産量だけでなく、装置の入手可能性や生産体制の整備においても優位性を維持しています。
北米は2025年には比較的小さなシェアにとどまっていましたが、HBM向けTSV（シリコン貫通電極）技術・装置市場における資金、装置、将来のパッケージング生産能力の拠点として、その重要性が高まっています。米国政府は2025年1月、CHIPSパッケージング支援として14億米ドルの助成金を確定させ、これにより同地域はプロトタイプ開発、パイロット生産、プロセス開発のためのより強固な基盤を得ました。同様の政策方針により、SKハイニックスのインディアナ州プロジェクトに対して最大4億5,800万米ドルの支援が行われ、公的支援が米国における将来のHBMパッケージング能力の構築と結びつけられました。KLA社は、同社の先進パッケージング関連の売上高が、2025年の約6億3,500万米ドルから2026年には約10億米ドルに増加すると見込んでおり、これは北米の装置メーカーが、この設備拡充サイクルからいかに価値を獲得しているかを示しています。
欧州は2025年においても、大規模なHBM生産ラインではなく、ベンダー主導で専門的な役割を維持しました。SUSS MicroTecとEV Groupは、ボンディングおよび統合装置分野における同地域の主要企業であり続け、両社とも2025年および2026年を通じて、製品や技術の発表を通じて活発な活動を展開しました。これにより、欧州は、製造基盤がアジア太平洋地域よりも狭いにもかかわらず、HBM向けTSV（シリコン貫通電極）技術・装置市場において重要な技術的地位を確立しています。南米、中東・アフリカは依然として初期段階にあり、TSV生産への直接的な参画は限定的である一方、HBMパッケージング能力の中核的な供給源というよりは、AIハードウェアの下流ユーザーとしての重要性がより高まっています。
その他の特典：
- エクセル形式の市場予測（ME）シート
- 3ヶ月間のアナリストサポート
よくあるご質問
目次
第1章 イントロダクション
- 調査の前提条件と市場の定義
- 調査範囲
第2章 調査手法
第3章 エグゼクティブサマリー
第4章 市場情勢
- 市場概要
- マクロ経済要因が市場に与える影響
- 市場促進要因
- AIアクセラレータのHBMスタック密度の拡大
- HBM4およびそれ以降の技術におけるマイクロバンプからハイブリッドボンディングへの移行
- ファウンダリおよびOSATによる先進パッケージングの生産能力増強
- 先進パッケージング設備の整備に向けた国内の半導体補助金
- 高アスペクト比TSVのエッチングおよび充填における歩留まり学習曲線
- リアルタイム計測およびインラインプロセス制御の導入
- 市場抑制要因
- エンドツーエンドのTSVツールチェーンにおける高額な設備投資
- 熱応力およびキープアウトゾーンの設計上の制約
- 高密度ビア充填およびビア露出工程における歩留まり低下のリスク
- マルチベンダーHBMサプライチェーンにおけるツール認定の複雑さ
- サプライチェーン分析
- 規制情勢
- 技術展望
- ポーターのファイブフォース分析
第5章 市場規模と成長予測
- 提供別
- 機器
- 材料
- サービス
- TSVプロセスタイプ別
- ビアファースト型TSV
- ビア・ミドルTSV
- ビア・ラスト型TSV
- ボンディング技術別
- 熱圧縮接合
- ハイブリッドボンディング
- マイクロバンプボンディング
- ダイレクト・カッパー・ボンディング
- 用途別
- 高帯域幅メモリ
- AIアクセラレータ
- GPUパッケージ
- HPCプロセッサ
- チップレットベースのプロセッサ
- その他の先進パッケージング用途
- エンドユーザー別
- メモリメーカー
- ファウンダリ
- 垂直統合型デバイスメーカー（IDMs）
- OSAT
- 研究機関
- ウエハーサイズ別
- 200 mm
- 300 mm
- その他のウエハーサイズ
- 統合別
- ウエハー間
- ダイ・トゥ・ウエハー
- ダイ・トゥ・ダイ
- 地域別
- 北米
- 米国
- カナダ
- メキシコ
- 欧州
- ドイツ
- 英国
- フランス
- イタリア
- その他の欧州諸国
- アジア太平洋
- 中国
- 日本
- 韓国
- 台湾
- インド
- その他のアジア太平洋諸国
- 南米
- 中東・アフリカ
- 北米
第6章 競合情勢
- 市場集中度
- 戦略的動向
- 市場シェア分析
- 企業プロファイル
- Applied Materials, Inc.
- Lam Research Corporation
- Tokyo Electron Limited
- EV Group
- ASM International N.V.
- BESI
- Hanmi Semiconductor Co., Ltd.
- SEMES Co., Ltd.
- SK hynix Inc.
- Samsung Electronics Co., Ltd.
- Micron Technology, Inc.
- Taiwan Semiconductor Manufacturing Company Limited
- Intel Corporation
- Amkor Technology, Inc.
- ASE Technology Holding Co., Ltd.
- Powertech Technology Inc.
- Siliconware Precision Industries Co., Ltd.
- JCET Group Co., Ltd.
- Onto Innovation Inc.
- KLA Corporation
- SCREEN Holdings Co., Ltd.
- DISCO Corporation
- Plasma-Therm
- Cohu, Inc.
- SUSS MicroTec SE
- Shinkawa Ltd.
- Brewer Science, Inc.
第7章 市場機会と将来の展望
