先進DRAMパッケージ：市場シェア分析、業界動向と統計、成長予測（2026年～2031年）

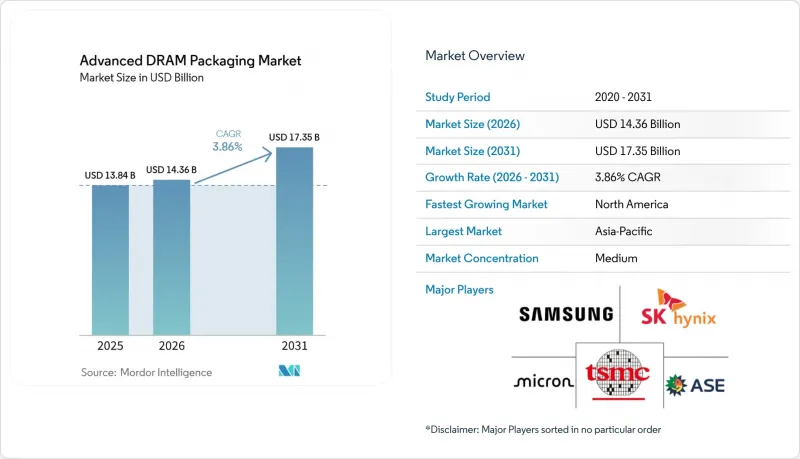

Mordor Intelligenceによると、高度なDRAMパッケージング市場の規模は、2025年に138億4,000万米ドル、2026年に143億6,000万米ドルであり、2026年から2031年にかけてCAGR 3.86％で推移し、2031年には173億5,000万米ドルに達すると予測されています。

本レポートは、パッケージングタイプ（標準DRAMパッケージ、DRAMベースメモリ向けパッケージ・オン・パッケージ（PoP）など）、集積技術（ワイヤボンディングなど）、基板タイプ（有機基板など）、エコシステムチャネル（DRAMメーカー、OSATなど）、最終用途（サーバーおよびデータセンターなど）、および地域別に分類されています。市場予測は金額（米ドル）ベースで提示されています。

世界の先進DRAMパッケージング市場の動向と洞察

AIサーバーのメモリ密度要件の高まり

AIサーバーの導入により、各コンピューティングプラットフォームは、以前の世代のアクセラレータよりもはるかに多くのパッケージメモリを搭載するようになっています。この変化により、先進的なDRAMパッケージング市場は、より高い積層高さ、より高密度な相互接続、および各パッケージ内部でのより厳格な熱制御への依存度を高めています。サムスンは2026年5月、容量48GB、スタックあたりの帯域幅3.6TB/sを備えた12層HBM4Eのサンプルを出荷しました。これは、メモリ密度と帯域幅が同時に高まっていることを示しています。ハイパースケーラー各社がカスタムアクセラレータを構築するにつれ、高度なDRAMパッケージング市場全体において、高度なボンディングおよびスタッキングプロセスに対応できる認定顧客の数も拡大しています。これにより、需要は狭いGPU市場にとどまらず、高密度パッケージングプログラムに対応可能なOSATや垂直統合型メモリサプライヤーに対して、より安定した需要が生まれています。その結果、先進的なDRAMパッケージング市場では、サーバー台数の増加だけでなく、各サーバープラットフォーム内のメモリ搭載量の増加やパッケージ構造の複雑化によっても需要が拡大しています。

高帯域幅メモリアーキテクチャへの移行

HBM3EからHBM4への移行により、先進的なDRAMパッケージング市場におけるすべての認定サプライヤーにとって、技術的なハードルが高まっています。JEDECは2025年4月に、2,048ビットのインターフェースを備えたHBM4規格を公表しました。これにより、HBM3に比べて帯域幅が2倍となり、配線、シグナルインテグリティ、コントローラ設計にわたるパッケージングへの要求が高まりました。これらの要件により、設計採用はシリコンインターポーザーやより高度なビルドアップ基板へと向かっています。これは、従来の有機基板では、同等の性能レベルで同等の配線負荷に対応できないためです。また、HBM4では新しいコントローラのアプローチも必要となるため、確立された共同設計関係を持つパッケージングチームは、認定サイクルにおいて大きなリードを得ることになります。SKハイニックスは、2026年初頭に清州（チョンジュ）のパッケージング施設に対し、19兆ウォン（128億5,000万米ドル相当）の投資を行うことを確認しました。これは、先進的なDRAMパッケージング市場が、このアーキテクチャの転換を支えるためにいかに多額の資本を吸収しているかを如実に示しています。この移行は、パッケージ、基板の選定、コントローラ、そしてサプライヤーの認定プロセスを同時に変更するものであるため、単なる製品の刷新ではありません。

先進DRAMパッケージングラインの高い資本集約度

資本集約度は、最先端DRAMパッケージング市場がどれほどのスピードで拡大できるかという点において、依然として最も明確な制約要因の一つとなっています。SKハイニックスは清州に19兆ウォン（128億5,000万米ドル）を投じる最先端パッケージング施設の建設を進めたほか、インディアナ州のプロジェクトも米国のCHIPSプログラムを通じて直接的な支援を受けており、現在、太平洋の両岸において非常に大規模な資金投入が求められていることが示されています。マイクロンも、最先端のDRAM製造、研究開発（R&D）、および先進的なHBMパッケージング能力に関連する米国での投資拡大を発表しており、競合を維持するために必要な投資規模の大きさを裏付けています。最先端DRAMパッケージング市場は、高度なボンディング技術、ウェハーレベルパッケージング、および試験装置の調達サイクルが長く、クリーンルームへの要件も大きいため、参入障壁が高い状況にあります。そのため、中小規模のOSAT（受託半導体製造業者）やモジュール組立業者は、政府の支援や有力な主要顧客を確保しない限り、トップティアへの参入が困難となっています。実質的な影響として、生産能力の増強が需要の動向よりも遅れており、その結果、最先端DRAMパッケージング市場全体で供給逼迫の状態が続いています。

セグメント分析

2025年、標準DRAMパッケージは先進DRAMパッケージ市場シェアの49.67％を占め、売上高ベースで首位を維持しました。この地位は、エンタープライズサーバー、PC OEM、および民生用デバイスに広く普及している従来のDDRシリーズモジュールの膨大な導入実績を反映したものです。先進DRAMパッケージ市場では、戦略的な注目がHBMへと移りつつあるもの、出荷数量の面では依然としてこれらの標準フォーマットに依存しています。パッケージ・オン・パッケージ（PoP）は、コンパクトなフットプリントとロジック・メモリの緊密な統合が依然として重要視されるモバイル製品において、依然として重要な位置を占めています。

3D積層DRAMとともに「その他」のカテゴリーに分類されるHBMパッケージは、2031年までCAGR4.48％で拡大すると予測されています。この成長は、はるかに高い帯域幅と、より緊密なパッケージレベルの統合を必要とするAIアクセラレータやカスタムASICプラットフォームにおいて、HBMの利用が拡大していることを反映しています。サムスンは2026年5月、容量48GB、帯域幅3.6TB/sの12層HBM4Eサンプルを出荷しました。これは、先進的なDRAMパッケージング市場の上位セグメントが、より高密度かつ高速な積層構造へと移行していることを示しています。フリップチップDRAMパッケージングは、HBMほどのコストや複雑さを伴わずに電気的・熱的性能を向上させるため、重要な中間層としての地位を維持しました。また、WLCSPも、基板スペースが限られている低消費電力のIoTやエッジデバイスにおいて、明確な役割を維持しました。これにより、先進的なDRAMパッケージング業界は、大量生産される汎用フォーマットと、生産量は少ないもの付加価値の高いHBM構造との間で二分される形となりました。この二分化は、AIシステムの調達が進むにつれて、さらに顕著になる可能性があります。また、これはサプライヤーが、HBMにおける利益率の機会と、標準的なDRAMパッケージの規模の経済とのバランスを取らなければならないことを意味します。

2025年には、ワイヤボンディングがセグメント売上高の47.45％を占め、規模の面では依然として主要な集積技術としての地位を維持しました。このプロセスは、ビットあたりのコストが依然として設計上の最優先事項である標準DRAM、グラフィックスメモリ、およびモバイルLPDDRアプリケーションにおいて、確固たる地位を保ち続けています。高度なDRAMパッケージ市場においても、帯域幅や相互接続密度の要件がそれほど厳しくないカテゴリーでは、この技術を置き換えることは依然として困難です。そのため、フリップチップボンディングは、高性能なサーバー用DRAMモジュールやグラフィックスメモリにおいて、引き続き安定した選択肢として位置づけられました。

TSVベースの積層技術は、2026年から2031年にかけて4.52％という最も高いCAGRで推移すると予測されています。その成長は、AIアクセラレータやハイパフォーマンスコンピューティング（HPC）プラットフォームにおけるHBMの採用と直接結びついており、これらの分野では垂直積層が性能の鍵を握っています。2,048ビットインターフェースを含むHBM4の技術要件は、TSVの設計、位置合わせ、および熱管理への負担を増大させています。ダイスタッキングやウェーハ間ボンディングは、特に設計者がデータ転送やパッケージ統合の新しいアプローチを模索している分野において、引き続きより専門的な役割を果たしています。先進的なDRAMパッケージング市場は、ある1つの手法が完全に主流となるのではなく、低コストと高複雑性の両方の統合経路が並行して維持される可能性が高いと考えられます。これは、サーバー、モバイルデバイス、自動車システム、民生用ハードウェアの間で、アプリケーションのニーズが依然として大きく異なっているためです。したがって、従来のボンディングと次世代TSVワークフローの両方をサポートできるサプライヤーは、より有利な立場にあります。こうした技術の組み合わせからも、先進的なDRAMパッケージング市場の成長は、従来の組立手法の消滅によるものではなく、複雑化によるものであることがわかります。

地域別分析

2025年、アジア太平洋地域は先進DRAMパッケージング市場シェアの85.43％を占め、同地域は引き続き支配的な地位を維持しました。この優位性は、韓国、台湾、中国、日本におけるDRAM製造、OSAT（受託半導体組立）生産能力、および基板供給の集中を反映したものです。特に韓国は、サムスン電子とSKハイニックスが専用のHBMおよびTSVパッケージングラインを稼働させるとともに、新しいメモリおよびパッケージング施設への多額の投資を継続しているため、依然として重要な位置を占めています。SKハイニックスは、2026年初頭に清州（チョンジュ）のパッケージング施設に対し、19兆ウォン（128億5,000万米ドル）の投資を確定し、高付加価値メモリパッケージング分野における同地域のリーダーシップを強化しました。台湾は、ファウンドリ連携型パッケージング、インターポーザーの供給、および先進的な基板生産が深く根付いているため、依然として重要な位置を占めています。

北米は2031年までCAGR4.67％で成長すると予測されており、これは先進DRAMパッケージング市場において最も急速に拡大している地域クラスターであることを示しています。米国の政策支援が主要な要因となっており、商務省は2025年1月、パイロット事業、基板、ファンアウト研究向けに14億米ドルの先進パッケージング助成金を確定させました。SKハイニックスのインディアナ州プロジェクトもCHIPSプログラムの支援を受けており、米国におけるHBMの生産およびメモリに焦点を当てた研究開発を支援することを目的としています。アムコールのアリゾナ州における拡張は、北米が設計面でのリーダーシップだけに頼るのではなく、現地での組立体制の深化を図っていることをさらに示しています。

欧州および世界のその他の地域は、直接的な売上高の面では依然として小規模にとどまっていますが、装置、材料、および選択的な生産能力の増強を通じて、先進DRAMパッケージング市場に影響を与え続けています。欧州の役割は、上流のプロセスインフラ、特にHBMプログラムで使用される先進DRAMノードを支えるEUVリソグラフィーシステムと密接に関連しています。シンガポールも、メモリパッケージングへの新たな投資を通じて、地域の半導体拠点としての地位を強化しました。一方、ベトナムは、より広範なパッケージングチェーンにおいて、OSAT（受託半導体組立）としての存在感を高め続けています。これらの地域は、現時点ではアジア太平洋地域の規模に及ばないもの、先進DRAMパッケージング市場が、単一地域の効率性だけではなく、サプライチェーンの多様化と現地化によってますます形作られているという点で、重要な意味を持っています。

その他の特典：

• エクセル形式の市場予測（ME）シート
• 3ヶ月間のアナリストサポート

よくあるご質問

• 高度なDRAMパッケージング市場の規模はどのように予測されていますか？
  • 2025年に138億4,000万米ドル、2026年に143億6,000万米ドル、2031年には173億5,000万米ドルに達すると予測されています。CAGRは3.86%です。
• 先進DRAMパッケージング市場におけるAIサーバーの影響は何ですか？
  • AIサーバーの導入により、各コンピューティングプラットフォームは、以前の世代のアクセラレータよりもはるかに多くのパッケージメモリを搭載するようになり、需要が拡大しています。
• HBM4への移行は先進DRAMパッケージング市場にどのような影響を与えますか？
  • HBM4への移行により、技術的なハードルが高まり、設計採用はシリコンインターポーザーやより高度なビルドアップ基板へと向かっています。
• 先進DRAMパッケージング市場の資本集約度はどのような影響を与えていますか？
  • 資本集約度は市場の拡大速度において最も明確な制約要因の一つであり、参入障壁が高い状況にあります。
• 2025年における標準DRAMパッケージの市場シェアはどのくらいですか？
  • 2025年、標準DRAMパッケージは先進DRAMパッケージ市場シェアの49.67%を占め、売上高ベースで首位を維持しました。
• 2025年におけるワイヤボンディングの市場シェアはどのくらいですか？
  • 2025年には、ワイヤボンディングがセグメント売上高の47.45%を占め、主要な集積技術としての地位を維持しました。
• 先進DRAMパッケージング市場における地域別のシェアはどうなっていますか？
  • 2025年、アジア太平洋地域は先進DRAMパッケージング市場シェアの85.43%を占め、引き続き支配的な地位を維持しました。
• 北米の先進DRAMパッケージング市場の成長予測はどうなっていますか？
  • 北米は2031年までCAGR4.67%で成長すると予測されています。
• 先進DRAMパッケージング市場に参入している主要企業はどこですか？
  • Samsung Electronics、SK hynix、Micron Technology、Taiwan Semiconductor Manufacturing Company、Advanced Semiconductor Engineering、Amkor Technologyなどです。
